| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：中间 |
| 额定电压：220V | 是否专供外贸：否 | 型号： JZS-7/344 |
| 额定电流：10A | 触点负载：40W | 触点形式：一开一闭 |
| 有可授权的自有品牌：是 | 应用领域：***/航天 |
一、概述

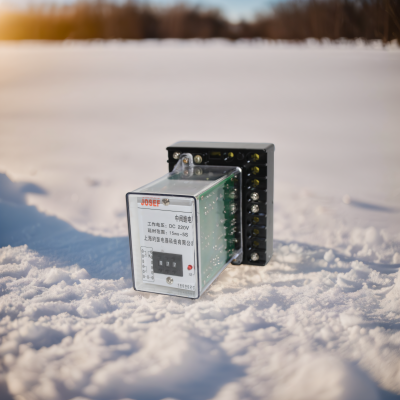

JZS-7/344是一款静态延时中间继电器，适用于直流或交流操作的各种保护和自动控制线路中，作为辅助继电器使用，以增加触点数量和触点容量。该继电器具有可调延时功能，可根据需要自由调节通电延时或断电延时的时间。
二、主要技术参数
额定电压：C220V
功耗：在额定电压下不大于5W
绝缘电阻：用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ
触点容量：在电压不大于250V，功率因数COSφ为1.0的交流电路中，可分断10A。直流情况下，普通型能接通DC220V、10A，断开DC220V、τ=5mS、50W负载；B型能接通DC220V、10A，断开DC250V、τ=5mS、500W大容量触点，极限容量为1500W
延时范围：1类延时为15mS~3S；2类延时为15mS~5S；3类延时为15mS~10S（无特殊申明的，均按1类延时做）
三、接线方法
JZS-7/344中间继电器采用板前接线方式，具体接线步骤如下：
确认继电器的型号和规格，了解其额定电压、电流等参数。
准备所需的电线、电缆、接线端子等材料，确保质量可靠。
将交流或直流电源的“+”端接到继电器的“NO”（常开触点）端或相应标识的电源输入端。
将电源的“-”端接到继电器的“G”（公共端）或“COM”（公共端）端，以及相应的电源输出端。注意区分电源的正负极，避免接反导致设备损坏。
将控制信号的正负极分别接到继电器的“IN+”和“IN-”端，或相应标识的控制信号输入端。控制信号可以是电压信号、电流信号或其他形式的信号，具体取决于控制系统的需求。
将被控制设备的正极与继电器的“COM”端连接，将继电器的“NO”端连接到被控制设备的负极，形成控制回路。
如果需要使用常闭触点，则应将负载连接到“NC”（常闭触点）端。
接线完成后，应仔细检查各接线端子是否牢固可靠，避免松动或脱落。使用万用表等工具测试各部分的电压、电流等参数，确保接线正确无误。
四、注意事项
在接线过程中，应确保中间继电器的负载不超过其额定值，避免过载导致设备损坏。
接线时应避免短路现象的发生，特别是在电源和控制信号端应做好绝缘处理。
接线时应保持整洁有序，避免电线电缆杂乱无章导致安全隐患。
使用合适的接线端子和固定件将电线牢固固定在相应位置。
系列型号：
JZS-7/221静态可调延时中间继电器；JZS-7/2201静态可调延时中间继电器；
JZS-7/241静态可调延时中间继电器；JZS-7/2401静态可调延时中间继电器；
JZS-7/222静态可调延时中间继电器；JZS-7/242静态可调延时中间继电器；
JZS-7/223静态可调延时中间继电器；JZS-7/2203静态可调延时中间继电器；
JZS-7/243静态可调延时中间继电器；JZS-7/2403静态可调延时中间继电器；
JZS-7/224静态可调延时中间继电器；JZS-7/2204静态可调延时中间继电器；
JZS-7/244静态可调延时中间继电器；JZS-7/2404静态可调延时中间继电器；
JZS-7/225静态可调延时中间继电器；JZS-7/2205静态可调延时中间继电器；
JZS-7/245静态可调延时中间继电器；JZS-7/2405静态可调延时中间继电器；
JZS-7/226静态可调延时中间继电器；JZS-7/2206静态可调延时中间继电器；
