| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：时间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JS-11A/4E-10GX |
| 额定电流：2A | 触点负载：40W | 触点形式：一开一闭 |
| 应用领域：3C数码 |
一、产品概述

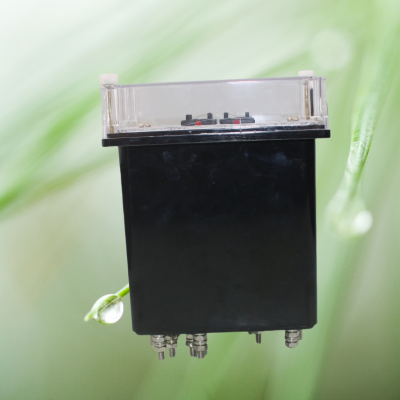

JS-11A系列集成电路时间继电器采用石英晶体振荡器和大规模CMOS集成电路，具有高精度、高稳定性、宽延时范围等特点。该继电器主要用于各种保护和自动线路中，使被控制元件的动作得到可调的延时。JS-11A/4E-10GX是该系列中的一款产品，支持DC110V电源，采用新款导轨安装方式，方便用户进行安装和维护。
二、主要特性
高精度：采用石英晶体振荡器和大规模CMOS集成电路，延时精度远高于电磁型时间继电器和RC型时间继电器。
宽延时范围：延时范围从0.02S到999H，均可任意整定，确保精度，无须校验。
稳定性好：在电源电压允许变动范围内（额定电压的0.8~1.1倍），继电器性能稳定，延时误差小。
触点容量大：继电器输出电路的触点能断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为80W；电压不大于250V的交流电路（功率因数cosφ为0.4±0.1）为300VA。
抗干扰能力强：采用特殊设计，具有较强的抗干扰能力，适用于电源不稳定场合。
三、工作原理
JS-11A系列集成电路时间继电器的工作原理如下：上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拨盘设定值的时基常数；当计数值与设定值相同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，以确保不发生抖动；当电源消失，出口继电器则返回。
四、安装与接线
安装方式：采用新款导轨安装方式，可方便地安装在导轨上，节省安装空间和时间。
接线方法：根据接线图正确连接电源和控制电路。注意导线的绝缘性能，避免裸露部分造成短路或触电危险。接线完成后，应进行必要的检查和测试，确保继电器能够正常工作。
系列型号：
JS-11A/11集成电路时间继电器；JS-11A/12集成电路时间继电器；
JS-11A/13集成电路时间继电器；JS-11A/14集成电路时间继电器；
JS-11A/136集成电路时间继电器；JS-11A/137集成电路时间继电器；
JS-11A/21集成电路时间继电器；JS-11A/22集成电路时间继电器；
JS-11A/23集成电路时间继电器；JS-11A/24集成电路时间继电器；
JS-11A/138集成电路时间继电器；JS-11A/139集成电路时间继电器；
JS-11A/140集成电路时间继电器；JS-11A/31集成电路时间继电器；
JS-11A/32集成电路时间继电器；JS-11A/33集成电路时间继电器；
JS-11A/34集成电路时间继电器；JS-11A/43集成电路时间继电器；
JS-11A/42集成电路时间继电器；JS-11A/44集成电路时间继电器；
JS-11A/43A集成电路时间继电器；JS-11A/43B集成电路时间继电器；
JS-11A/43C集成电路时间继电器；JS-11A/432集成电路时间继电器；
JS-11A/432(G)集成电路时间继电器；JS-11A/15集成电路时间继电器；
JS-11A/1***集成电路时间继电器；JS-11A/25集成电路时间继电器；
JS-11A/35集成电路时间继电器；
