价 格
订货量
￥400.00
1 - 99
￥380.00
100 - 299
￥350.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥300
| 品牌：上海约瑟 | 应用范围：电磁双位置继电器 | 额定电压：220V |
| 是否专供外贸：否 | 型号： DLS-5/2G | 额定电流：1 |
| 3C额定电压范围：36V以下 | 触点形式：二开二闭二转换 | 触点切换电流：1 |
| 线圈电源：220 | 最小包装数：1 | 触点切换电压：220 |
| 触点负载：250V1A | 防护特征：IP55 | 应用领域：安防设备 |
一、产品概述

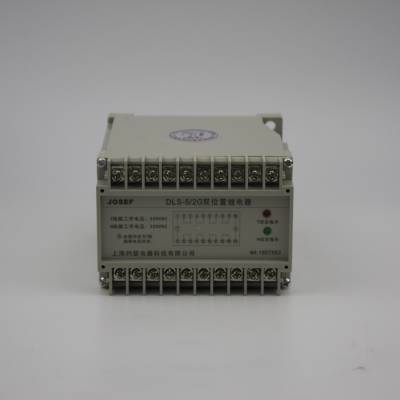

双位置继电器DLS-5/2G DC110V具有两个稳定的工作位置，并且能够在两个位置上均能自保持。这种继电器通常用于各种保护与自动控制系统中，作为切换、闭锁元件，确保电力系统的稳定性和安全性。
二、工作原理
结构特点：
继电器的铁芯呈“山”字形，两边柱上装有线圈，永磁铁位于铁芯的中柱。
触点分布于两边，并有位置指示机构，便于观察继电器的当前状态。
工作原理：
当无电时，通过***磁铁的作用力，使衔铁固定在初始位置上。
当给常闭接点所在线圈加电时，线圈得电使衔铁动作。动作后由***磁铁将其固定在动作后位置上。
同时，衔铁动作使两线圈的串联接点位置切换，原来的常闭接点打开，使线圈失电；而原常开接点闭合，所对应的线圈处于准备得电动作状态。
由于是靠磁铁机械保持，因此控制电源消失后其位置会保持在控制电源消失前的状态。
三、主要技术参数
额定电压：DC110V
动作电压：不大于70%Un（Un为额定电压）
动作电流：不大于90%In（In为额定电流）
动作时间：在施加额定值下，动作时间不大于50ms
四、应用场景
双位置继电器DLS-5/2G DC110V在电力系统中具有广泛的应用，包括但不限于：
变电站二次回路：用于对状态保持、可靠性要求较高的回路中，如双母接线的电压切换回路以及电压并列回路。
工业自动化系统：作为切换和闭锁元件，用于控制各种自动化设备和流程。
电力系统保护：在电力系统故障时，通过切换和闭锁功能，保护设备和系统的安全。
系列型号：
DLS-31A双位置继电器;
DLS-32A双位置继电器;
DLS-33A双位置继电器
DLS-34A双位置继电器;
DLS-3***双位置继电器
