价 格
订货量
￥400.00
1 - 199
￥385.00
200 - 499
￥350.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 品牌：上海约瑟 | 应用范围：电磁双位置继电器 | 额定电压：220V |
| 是否专供外贸：否 | 型号：DLS-42/6-4 | 额定电流：1 |
| 产品系列：DLS系列 | 3C额定电压范围：36V以下 | 触点切换电流：1 |
| 线圈电源：220 | 最小包装数：1 | 触点切换电压：220 |
| 防护特征：IP55 | 应用领域：网络通信 |
一、产品概述

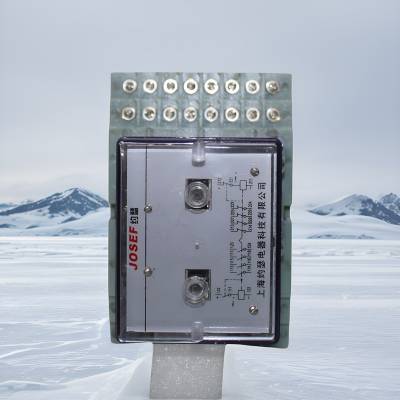

双位置继电器DLS-42/6-4 DC110V板后接线，其额定电压为DC110V，适用于各种保护装置中，以实现机械闭锁，并具有位置指示功能。该产品由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。
二、工作原理
当其中一个电磁机构被激励时，其电磁线圈产生电磁力矩，吸合衔铁，衔铁带动互锁滑块机构。当去掉激励量时，由于互锁机构的作用，使得衔铁保持在一个位置上，同时衔铁带动了触点系统，使得触点也保持在一个位置上。当另一个电磁机构被激励时，使得衔铁和触点系统保持在另一个位置上。而两个电磁机构不能同时施加激励量。当衔铁动作时，带动了位置指示器，指示出产品所处的位置。绿牌表示跳闸位置，红牌表示合闸位置。
三、技术数据
动作值：电压绕组的动作值不大于额定电压值的70%；电流绕组的动作值不大于额定电流值的90%。
功率消耗：当输入激励量为额定值时，产品中每个绕组的功率消耗不大于12W。
热性能：当环境温度为+40℃时，产品线圈应能承受110%额定值历时2min，其温升不超过65℃。
介质强度：产品各导电电路连在一起对外露的非带电金属零件或外壳之间，以及线圈电路对触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压历时1min的试验，而无绝缘击穿或闪络现象。
触点性能：产品触点应能断开电压不超过250V、电流不超过1A、容量为50W的直流有感负荷电路（时间常数为5±0.75ms），或电压不超过250V、电流不超过3A、容量为250VA的交流电路（功率因数为0.4±0.1）5000次。
机械寿命：产品的机械寿命为10000次。
动作速率：产品的动作速率应不大于60次/h，线圈每次通电时间不超过1s。
