| 应用范围：漏电 | 品牌：JOSEF约瑟 | 型号：JHOK-ZBL1 |
| 额定电流：100A | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：JHOK | 触点形式：二开二闭 |
| 线圈电源：220VAC | 最小包装数：1 | 种类：漏电（剩余）继电器 |
| 应用领域：智能家居 | 系列： |
一、产品概述

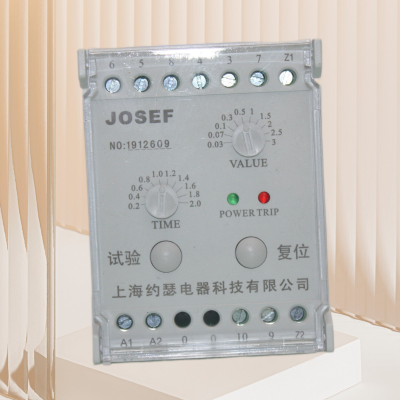

JHOK-ZBL1漏电继电器基于MCU的密集型设计，采用零序电流检测法，用于电动机和配电系统的接地保护。通过零序电流互感器检测出超过整定值的零序（剩余）漏电电流，并与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。
二、主要特性
动作可靠：该继电器动作稳定，能够准确检测出漏电电流并迅速动作，切除故障线路，确保电力系统的安全运行。
连续供电稳定：在动作后，继电器能够保持稳定的供电状态，避免电力系统因漏电而引发供电中断。
安装使用方便：继电器体积小，安装简便，易于用户进行安装和调试。
操作简易：继电器具有复位、指示、报警等功能，操作简便，易于用户进行故障排查和复位操作。
多种型号可选：JHOK-ZBL1漏电继电器具有多种型号可选，如JHOK-ZBL1、JHOK-ZBL2等，满足不同用户的需求。
三、技术参数
额定电压：AC380V、AC660V、AC690V、AC1140V等，可根据用户需求进行选择。
工作电压：DC24V、AC110V、AC127V、AC220V、AC380V等，也可根据客户需求定制。
漏电动作电流：常规或用户自定义，也可50~500mA分挡或可调。不同型号的继电器具有不同的漏电动作电流范围，如JHOK-ZBL1的漏电动作电流为30/100/200/500mA。
漏电不动作电流：一般为漏电动作电流的一半。
漏电动作时间：延时型为0.2~2S，快速型≤0.1S。不同型号的继电器具有不同的漏电动作时间范围。
互感器孔径：圆形（L型）有M25、M45、M75、M100、M150、M160、M220等；矩形方型（跑道式）有45160、45220、45260、45320、45*450等。
触点形式：输出触点形式为一开一闭。
功耗：在额定电压下，继电器的功耗均不大于5W。
绝缘性能：继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，能承受2000V（有效值）交流电压，历时1分钟试验而无绝缘击穿或飞弧现象。绝缘电阻不小于10MΩ（用开路电压500V的兆欧表测量）。
环境条件：
环境温度：-15℃55℃（或-10℃+50℃，具体根据产品型号确定）。
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
海拔高度：不大于2500米。
