| 品牌：JOSEF约瑟 | 应用范围：时间 | 额定电压：250V |
| 是否专供外贸：否 | 型号： DS-30系列 | 额定电流：*** |
| 3C额定电压范围：36V以下 | 有可授权的自有品牌：是 | 应用领域：智能家居 |
一、基本概述

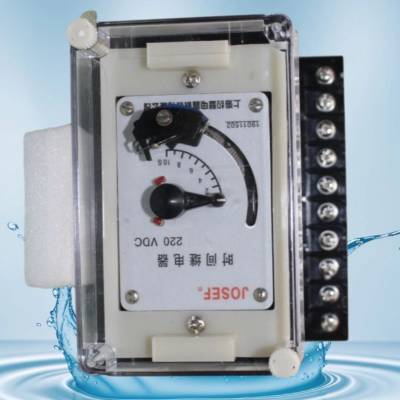

DS-30系列时间继电器作为辅助元件，广泛应用于各种保护和自动装置线路中，使被控元件达到所需要的延时。在保护装置中，它用以实现主保护与后备保护的选择性配合。该系列继电器具有多种型号和规格，以满足不同用户的需求。
二、型号与规格
DS-30系列时间继电器包括多种型号，如DS-31、DS-32、DS-33、DS-34（直流型）以及DS-35、DS-36、DS-37、DS-38（交流型）等。每种型号又可根据需要分为短期工作制和长期工作制两种类型，分别对应不同的功率消耗和外附电阻值。
三、主要技术参数
额定电压：
直流型：DC 220V、110V、48V、24V
交流型：AC 220V、127V、110V、100V
动作值：
直流电压不大于75%额定值
交流电压不大于85%额定值
返回值：不小于5%额定电压
延时变差：根据具体型号有所不同，如DS-31、35为0.06s；DS-32、36为0.125s；DS-33、37为0.25s；DS-34、38为0.5s
功率消耗：
直流短期工作的DS-31、32、33、34不大于25W
直流长期工作的DS-31C、32C、33C、34C不大于15W
交流短期工作的DS-35、36、37、38不大于20VA
交流长期工作的DS-35C、36C、37C、38C不大于15VA
四、结构与工作原理
DS-30系列时间继电器是带有延时机构的螺管线圈式继电器，采用标准化壳体组件，具有嵌入式后接线、凸出式后接线和凸出式前接线三种结构型式。其工作原理为：当加电压于线圈两端时，铁心克服塔形弹簧的反作用力被吸入，瞬时转换触点进行瞬时转换，同时延时机构启动。经过一定的延时后，闭合滑动延时触点和延时主触点。当线圈断电时，在塔形弹簧的作用下，铁心和延时机构返回原位。
DS-30系列时间继电器DS-31/2时间继电器;DS-32/2时间继电器;DS-33/2时间继电器;
DS-34/2时间继电器;DS-35/2时间继电器;DS-36/2时间继电器;DS-37/2时间继电器;
DS-38/2时间继电器;DS-31C/2时间继电器;DS-32C/2时间继电器;DS-33C/2时间继电器;
DS-34C/2时间继电器;DS-35C/2时间继电器;DS-36C/2时间继电器;DS-37C/2时间继电器;
DS-38C/2时间继电器;DS-31时间继电器；DS-31/X时间继电器；DS-31/2X时间继电器；
DS-32时间继电器；DS-32/X时间继电器;DS-32/2X时间继电器;DS-33时间继电器;
DS-33/X时间继电器;DS-33/2X时间继电器;DS-34时间继电器;DS-34/X时间继电器；
DS-31C时间继电器;DS-31C/X时间继电器;DS-31C/2X时间继电器;DS-32C时间继电器;
DS-32C/X时间继电器;DS-32C/2X时间继电器;DS-33C时间继电器;DS-33C/X时间继电器;
DS-33C/2X时间继电器;DS-34C时间继电器;DS-34C/X时间继电器;DS-34C/2X时间继电器;
DS-35时间继电器;DS-36时间继电器;DS-37时间继电器；DS-38时间继电器；
DS-35C时间继电器；DS-36C时间继电器；DS-37C时间继电器；DS-38C时间继电器；
