| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：时间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JS-11A/21 |
| 额定电流：2A | 触点负载：40W | 触点形式：一开一闭 |
| 最小包装数：1 | 应用领域：安防设备 |
一、基本特性

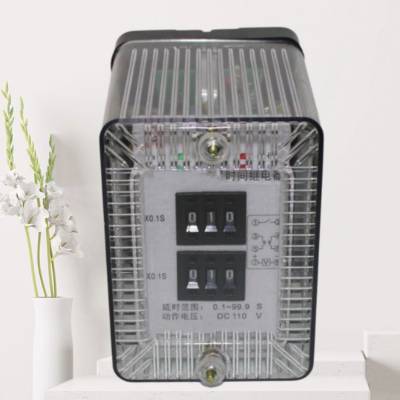

型号：JS-11A/21
额定电压：110VDC
延时范围：0.02S~999H
安装方式：导轨式安装，便于在配电柜或控制柜中固定和布线
延时类型：双延时带瞬动
二、工作原理
JS-11A/21时间继电器采用石英晶体振荡器和大规模CMOS集成电路，具有高精度和稳定的延时特性。当电源接通时，晶振开始起振，CPU复位，并从零开始正向计数。同时，继电器读取拨盘设定值的时基常数。当计数值与设定值相同时，输出高电平，驱动三极管，使出口继电器动作，并利用触点自保持功能，确保不发生抖动。当电源消失时，出口继电器返回初始状态。
三、应用场景
JS-11A/21时间继电器作为延时控制元件，广泛应用于各种继电保护及自动控制系统中，特别是要求时间测量精度高和配合时间级差小的场合。例如，它可以用于电力系统的主保护和后备保护之间的选择性配合，以确保在发生故障时能够迅速而准确地切断故障电路，从而保护电力设备和系统的安全运行。此外，它还可以用于工业自动化、通讯、电子设备等对延时精度要求较高的领域。
四、技术参数
额定电流：通常为***（具体值可能因不同制造商或批次而有所差异）
整定电流：***
辅助触点型式：一般为1H3D（具体可能因不同制造商或批次而有所差异）
动作时间：小于0.01S（具体值可能因不同制造商或批次而有所差异）
触点容量：500VA（具体值可能因不同制造商或批次而有所差异）
外形尺寸：通常为62mm×80mm×79.5mm（具体尺寸可能因不同制造商或批次而有所差异）
重量：约为0.5kg（具体重量可能因不同制造商或批次而有所差异）
系列型号：
JS-11A/11集成电路时间继电器；JS-11A/12集成电路时间继电器；
JS-11A/13集成电路时间继电器；JS-11A/14集成电路时间继电器；
JS-11A/136集成电路时间继电器；JS-11A/137集成电路时间继电器；
JS-11A/21集成电路时间继电器；JS-11A/22集成电路时间继电器；
JS-11A/23集成电路时间继电器；JS-11A/24集成电路时间继电器；
JS-11A/138集成电路时间继电器；JS-11A/139集成电路时间继电器；
JS-11A/140集成电路时间继电器；JS-11A/31集成电路时间继电器；
JS-11A/32集成电路时间继电器；JS-11A/33集成电路时间继电器；
JS-11A/34集成电路时间继电器；JS-11A/43集成电路时间继电器；
JS-11A/42集成电路时间继电器；JS-11A/44集成电路时间继电器；
JS-11A/43A集成电路时间继电器；JS-11A/43B集成电路时间继电器；
JS-11A/43C集成电路时间继电器；JS-11A/432集成电路时间继电器；
JS-11A/432(G)集成电路时间继电器；JS-11A/15集成电路时间继电器；
JS-11A/1***集成电路时间继电器；JS-11A/25集成电路时间继电器；
JS-11A/35集成电路时间继电器；
