| 应用范围：中间 | 品牌：JOSEF约瑟 | 型号：DZY-204 |
| 额定电流：3a | 额定电压：220v | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：DZY-200系列 | 触点负载：250v3a |
| 触点切换电流：3a | 触点切换电压：220v | 触点形式：8常开 |
| 防护特征：ip55 | 最小包装数：1 |
一、基本概述

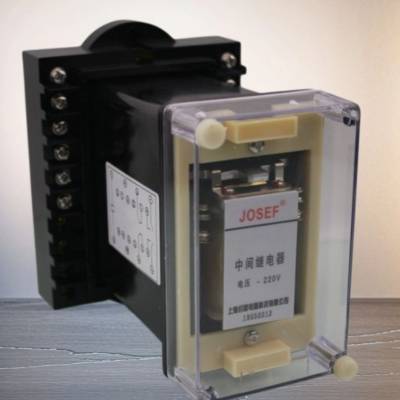

型号：DZY-204
类型：中间继电器
应用场景：DZY-204中间继电器广泛用于电厂、矿山等需要保护和自动控制的电力系统场合，以增加触点的数量和容量，满足复杂电力系统对触点数量和容量的高要求。
二、技术参数
控制电源类型：直流（DC）
控制电源电压：220VDC（也有其他电压等级可选）
动作时间：通常在毫秒级，如5ms或不大于15ms（具体时间可能因型号或实际使用情况而异）
触点形式与容量：具有多种触点形式，触点容量在电压不超过250V、电流不超过1A的直流有感负荷电路中，断开容量为50W；在电压不超过250V、电流不超过***的交流电路中，断开容量为500VA。
功率消耗：在额定电压下不大于一定值，如5W/5VA。
绝缘耐压：继电器所有电路对外壳及非带电金属部分，以及电气无联的各电路之间，能耐受交流50Hz电压2kV历时1分钟的试验，无击穿现象。
三、结构原理
DZY-204中间继电器为阀型电磁式继电器。
线圈装在“U”型导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点簧片。
在非动作状态下，触点簧片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。
当线圈通电时，产生磁场吸引衔铁，使触点发生动作（常开触点闭合，常闭触点断开），从而实现对电路的控制。
当线圈断电时，磁场消失，衔铁在弹簧的作用下复位，触点恢复到初始状态。
四、产品特点
高可靠性：采用优质材料和***工艺制造，具有较高的可靠性和稳定性。
多种触点形式：接触系统由多种带顶杆的触点簧片灵活组装而成，以满足不同场合的需求。
安装方便：部分型号的DZY-204中间继电器采用导轨式安装结构，体积小，安装方便，适用于各种安装环境。
抗干扰性能强：具有较高的返回系数和抗干扰性能，能够在复杂的电磁环境中稳定工作。
系列型号：
DZY-205X中间继电器；DZY-204中间继电器
DZY-204X中间继电器；DZY-212X中间继电器
DZY-205G中间继电器；DZY-218G中间继电器
DZY-209中间继电器；DZY-210中间继电器
DZY-212中间继电器；DZY-208中间继电器
DZY-204中间继电器；DZY-205中间继电器
DZY-211中间继电器；DZY-220 中间继电器
DZY-221中间继电器；DZY-212G中间继电器
DZY-204中间继电器；DZY-220G中间继电器
DZY-203中间继电器；DZY-206中间继电器
DZY-207中间继电器；DZY-219中间继电器
DZY-213中间继电器；DZY-202中间继电器
DZY-210中间继电器；DZY-212 中间继电器
DZY-210中间继电器；DZY-212Q 中间继电器
DZY-221中间继电器；DZY-211 中间继电器；
DZY-207中间继电器；DZY-204G中间继电器
DZY-208中间继电器；DZY-220X中间继电器
DZY-213 中间继电器；DZY-216(Q)中间继电器
DZY-211X中间继电器；DZY-254G中间继电器
DZY-106中间继电器；DZY-105中间继电器
DZY-104中间继电器；DZY-202G中间继电器
DZY-404中间继电器；DZY-108中间继电器
