| 品牌：JOSEF约瑟 | 应用范围：时间 | 额定电压：220V |
| 是否专供外贸：否 | 型号： JS-113 | 额定电流：2A |
| 触点负载：40W | 触点形式：一开一闭 | 最小包装数：1 |
| 应用领域：***/航天 |

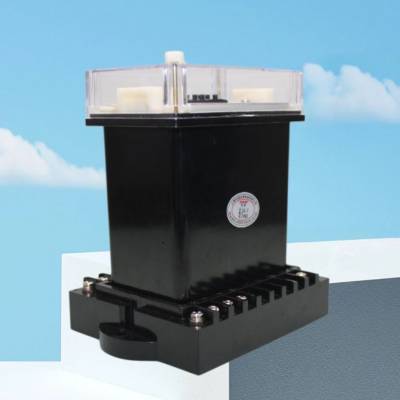

一、产品概述
JSS-19时间继电器适用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。它尤其适用于时间测量精度要求高，配合时间级差小的场合。该产品采用静态集成电路，具有精度高、动作准确、可靠性高等特点。
二、工作原理
JSS-19时间继电器采用进口CMOS集成电路构成，利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后计数器计数。当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。
三、技术参数
延时类型：双延时，即一付瞬时动合触点，二付可独立调延时的动合触点
额定电压：交流110V、220V、380V
延时范围：0.02s~999min，具有较宽的延时整定范围
动作电压：直流为60%70%额定值，交流为60%80%额定值
返回电压：直流不小于10%额定值，交流不小于15%额定值
返回时间：直流不大于20ms，交流不大于25ms
整定误差：直流不大于0.1%整定值+3ms，交流不大于0.1%整定值+10ms
绝缘性能：绝缘电阻继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。绝缘耐压继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
四、环境条件
为了确保JSS-19时间继电器的可靠工作，产品应在以下条件下使用：
环境温度：-15℃55℃（另有说法为-10℃+50℃，具体需根据产品规格书确定）
相对湿度：不大于90%（在温度为+40℃时，平均相对湿度不超过50%，并考虑到因温度变化而发生在产品表面上的凝露）
大气压力：80~110KPa
周围磁场强度：小于0.5mT
工作电压：不大于120%额定电压
海拔高度：不大于2500米
五、应用及安装
JSS-19时间继电器可用于各种需要延时控制的场合，如电力系统中的继电保护、控制回路、工业控制等。在安装时，应确保继电器正确接线，并遵循相关的安全规范和操作规程。同时，应定期检查继电器的工作状态，确保其性能良好。如有异常，应及时更换或维修。
系列型号：
JS-11A/11集成电路时间继电器；JS-11A/12集成电路时间继电器；
JS-11A/13集成电路时间继电器；JS-11A/14集成电路时间继电器；
JS-11A/136集成电路时间继电器；JS-11A/137集成电路时间继电器；
JS-11A/21集成电路时间继电器；JS-11A/22集成电路时间继电器；
JS-11A/23集成电路时间继电器；JS-11A/24集成电路时间继电器；
JS-11A/138集成电路时间继电器；JS-11A/139集成电路时间继电器；
JS-11A/140集成电路时间继电器；JS-11A/31集成电路时间继电器；
JS-11A/32集成电路时间继电器；JS-11A/33集成电路时间继电器；
JS-11A/34集成电路时间继电器；JS-11A/43集成电路时间继电器；
JS-11A/42集成电路时间继电器；JS-11A/44集成电路时间继电器；
JS-11A/43A集成电路时间继电器；JS-11A/43B集成电路时间继电器；
JS-11A/43C集成电路时间继电器；JS-11A/432集成电路时间继电器；
JS-11A/432(G)集成电路时间继电器；JS-11A/15集成电路时间继电器；
JS-11A/1***集成电路时间继电器；JS-11A/25集成电路时间继电器；
JS-11A/35集成电路时间继电器；
