| 品牌：JOSEF约瑟 | 应用范围：时间 | 额定电压：220V |
| 是否专供外贸：否 | 型号：SS-94/4 | 额定电流：2A |
| 应用领域：测量仪器 |

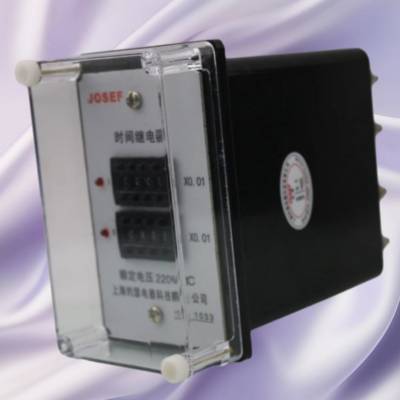

一、产品概述
SS-94/4时间继电器采用静态集成电路设计，具有精度高、动作准确、可靠性高等特点。它主要用于电力系统二次回路的继电保护电路及自动控制中，作为延时元件，使被控元件达到所需延时，以实现保护的选择性配合，***电力系统***运行。
二、主要技术参数
额定电压：直流220V、110V、48V可选。
延时范围：
范围1：20ms~9.999s，延时级差1ms。
范围2：0.1s~99.999s，延时级差10ms。
范围3：1~999.9s，延时级差未明确给出（但通常可能为0.1s或更细）。
范围4（针对SS-94/4特定提及）：10s~9999s，延时级差1s。
延时误差：不大于±(延时整定值的0.1%+3ms)。
动作延时一致性：不大于延时整定值的0.1%+3ms。
动作值：动作电压不大于70%额定电压。
返回值：返回电压不小于5%额定电压。
返回时间：返回时间不大于25ms。
功率消耗：不大于5W。
触点容量：在电压不超过250V，电流不超过***，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10^4次。输出触点长期允许接通电流为***。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
三、工作原理
SS-94/4时间继电器采用进口CMOS集成电路构成，利用分频、计数原理实现延时。继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲。经分频后计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。
四、触点数量及形式
SS-94/4时间继电器具有三个输出触点：延时回路Ⅰ输出触点、延时回路Ⅱ输出触点和瞬时Ⅲ输出触点。这些触点均为转换触点，可根据需要进行延时或瞬时控制。
