| 品牌：JOSEF约瑟 | 应用范围：电压 | 额定电压：220V |
| 是否专供外贸：否 | 型号： JY-7GB/DK220 | 额定电流：2A |
| 触点负载：40W | 触点形式：一开一闭 | 最小包装数：1 |
| 主要销售地区：其他 | 主要下游平台：其他 | 有可授权的自有品牌：是 |
| 应用领域：电工电气 |
一、产品概述

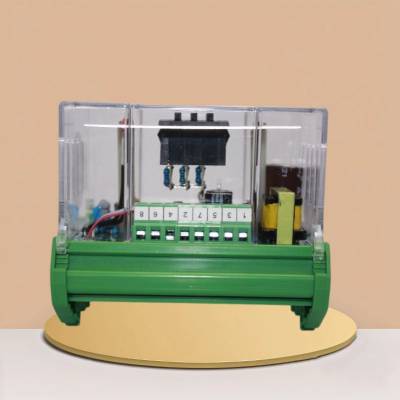

JY-7GB/DK220电压继电器采用集成电路静态型设计，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便等特点。它主要用于发电机、变压器、输电线路的继电保护装置中，作为过压或欠压的闭锁启动元件
二、主要技术参数
电压整定范围：
有辅助电源时：1~240V或1~440V
无辅助电源时：15240V或80440V
电压整定级差：1V
返回系数：
过电压继电器：0.900.95
欠电压继电器：1.021.05
整定误差：电压整定平均误差≤±3%
功率消耗：
辅助电源：≤5VA
测量电源：≤1VA
绝缘电阻：继电器各带电端子对外露非带电端子或外壳之间，用开路电压500V的兆欧表测量，绝缘电阻应大于300MΩ（或不小于10MΩ，具体根据产品而异）
介质强度：继电器各带电端子对外露非带电端子或外壳之间，能承受2KV/50Hz的交流电压，历时1分钟无击穿或闪络现象
触点容量：
在电压不大于250V，电流不大于2A的直流有感负荷（时间常数为5ms±0.75ms）电路中，断开容量为50W
在电压不大于250V，电流不大于1A的电流电路（功率因数为0.4±0.1）中，断开容量为250VA
触点寿命：电寿命10万次，机械寿命10万次
动作时间：≤25ms（过压1.2倍整定值，欠压0.8倍整定值）
返回时间：≤25ms（过压0.8倍整定值，欠压1.2倍整定值）
辅助电源：AC/DC48V、110V、220V
测量电源：有辅助电源产品的测量电源范围与辅助电源相似，无辅助电源产品的测量电源范围则与无辅助电源时的电压整定范围相对应
三、产品特点
高精度：采用集成电路设计，使得继电器的精度高、级差小、误差小。
功耗小：继电器在工作时的功耗较小，有利于节省能源和延长使用寿命。
动作时间短：继电器的动作时间快，能够迅速响应电压变化。
返回系数高：返回系数稳定且高，使得继电器的动作更加可靠。
整定直观方便：采用三位拨盘开关整定电压值，直观方便，无须校验。
