品牌:JOSEF约瑟 | 应用范围:时间 | 额定电压:220V |
是否专供外贸:否 | 型号:SS-94/31 | 额定电流:2A |
触点形式:一开一闭 | 最小包装数:1 | 主要销售地区:其他 |
主要下游平台:其他 | 有可授权的自有品牌:是 | 应用领域:五金工具 |
一、基本特性

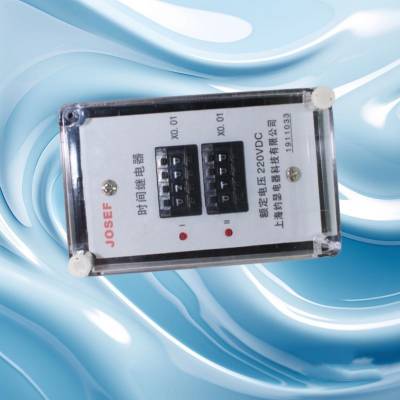

型号:SS-94/31
类型:集成电路时间继电器
安装方式:通常采用导轨安装,便于在控制柜或配电盘中固定和接线。
二、技术参数
额定电压:支持多种电压规格,如AC/DC 220V、110V等,适应不同电力系统的需求。
额定电流:***,满足大多数控制电路的需求。
延时范围:0.1~600秒,可根据需要进行***的时间整定。
动作时间:极短,通常小于0.01秒,确保快速响应。
返回时间:不大于25毫秒,***电路的快速恢复。
触点容量:500VA,可承受较大的负载。
辅助触点型式:通常具有多对延时转换触点和瞬动转换触点,满足复杂的控制需求。
三、工作原理
SS-94/31集成电路时间继电器采用CMOS集成电路构成逻辑电路,利用晶体振荡器产生标准时钟脉冲。施加额定电压后,内部瞬动继电器动作并出口,同时使晶体起振产生时钟脉冲。经过分频和计数后,当所计脉冲数字达到延时整定时,触发器翻转,驱动执行继电器动作出口,实现延时控制。
四、应用场景
SS-94/31集成电路时间继电器广泛应用于电力系统二次回路的继电保护电路及自动控制中。作为延时控制元件,它可以使被控元件得到所需延时,从而实现对电力系统的***控制和保护。此外,该继电器还适用于对时间测量精度要求高、配合时间级差小的场合。
五、使用与维护
使用注意事项:
在使用前,请仔细阅读产品说明书,确保正确安装和接线。
注意电压规格以及正负极性,避免接错导致继电器损坏。
应满足产品的工作环境条件,避免在过高或过低的温度、湿度等恶劣环境下使用。
维护保养:
定期检查继电器的运行状态,包括外观检查、印刷电路板焊点是否脱落、导线是否折断等。
检查直流回路是否工作正常,确保继电器能够稳定可靠地工作。
如发现继电器存在异常或故障,应及时处理或更换。
