| 品牌：JOSEF约瑟 | 应用范围：中间 | 额定电压：220 |
| 是否专供外贸：否 | 型号：DZS-226 | 额定电流：1 |
| 最小包装数：1 | 主要销售地区：其他 | 主要下游平台：其他 |
| 有可授权的自有品牌：否 | 应用领域：医疗电子 |

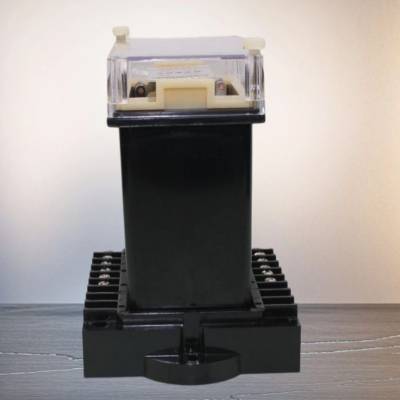

一、主要用途
DZS-226 DC110V中间继电器主要用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。它广泛应用于电力系统、工矿企业、交通运输、冶金轧钢、城建交通、核火电厂、石油化工、矿山工厂等多种领域。
二、工作原理
DZS-226 DC110V中间继电器为阀型电磁式继电器，其工作原理如下：
线圈装在“U”型导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹开。
在非动作状态下，触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。
当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开、常开触点闭合，完成继电器工作。
当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。
三、产品特点
DZS-226中间继电器的“U”形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于某些型号（如DZY、DZL和DZJ型），只装一个线圈；而对于其他型号（如DZB、DZS、DZK型），则可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等，从而使线圈类型大不相同的继电器都能通用一个导磁体。
根据继电保护的中间继电器常与信号继电器同时使用的情况，DZS-226中间继电器的某些型号（如X型产品）附有联动的动作信号指示与复归机构，并有一对带机械保持的动合触点以接通远方信号。这可以将联动的信号继电器省掉，对提高保持装置的可靠性、简化接线、降低成本有一定意义。
四、技术参数
额定电压：DC110V（DZS-200系列中间继电器还包括其他额定电压，如12V、24V、36V、48V、60V、100V、127V、220V、380V等）
触点容量：主触点250V***/信号触点100V3A
功率消耗：一般为5W左右
返回时间：一般为0.06S左右
