| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：250 |
| 是否专供外贸：否 | 型号： JGL-11 | 额定电流：10 |
| 产品系列：JGL系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 主要销售地区：其他 | 主要下游平台：其他 |
| 有可授权的自有品牌：是 | 应用领域：网络通信 |

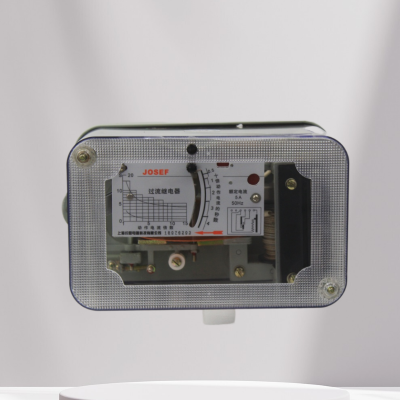

一、主要用途及特性
JGL-11静态反时限过流继电器主要用于发电机、变压器及输配电系统的继电器保护装置中。在设备过负荷或短路时，能按预定的时限可靠动作，发出信号或切除故障部分。该继电器具有以下特性：
采用集成电路静态型设计，具有数码开关整定电流值的功能，改变整定值无须检验。
整定范围宽（2~9.9A，级差0.1A），精度高、功耗小、动作时间快、返回系数高。
执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》和机械行业标准JB3346-83《反时限过流继电器技术条件》。
二、接线说明
对于JGL-11继电器的板前接线，通常应遵循以下步骤和注意事项：
接线前准备：确保已熟悉继电器的接线图和技术参数，准备好所需的导线和接线工具。
电源接线：根据继电器的额定电压（如24V、48V、110V、220V AC/DC）选择合适的电源线，并将其连接到继电器的电源端子上。注意区分正负电源，避免接反。
信号接线：将需要保护的电路中的电流信号线连接到继电器的输入端子上。确保信号线的规格和长度符合继电器的要求。
输出接线：将继电器的输出端子连接到相应的执行机构或指示灯上，以实现故障切除或报警功能。
三、技术参数
JGL-11继电器的主要技术参数包括：
额定值：50Hz交流***，波形畸变不超过2%。
过流整定范围：2~9.9A（无辅助电源），级差为0.1A。
速动倍数整定范围：2~9.9倍，级差为0.1倍。
速动动作时间：在1.2倍速动电流时的动作时间不大于50ms。
返回系数：不小于0.9。
四、注意事项
在接线过程中，应确保所有连接点都牢固可靠，避免松动或接触不良。
接线完成后，应对继电器进行功能测试，确保其能正常工作。
在使用过程中，应注意观察继电器的运行状态，及时发现并处理故障。
JGL-111反时限过流继电器； JGL-112反时限过流继电器；
JGL-113反时限过流继电器； JGL-114反时限过流继电器；
JGL-115反时限过流继电器； JGL-116反时限过流继电器；
JGL-117反时限过流继电器； JGL-118反时限过流继电器；
