价 格
订货量
￥300.00
1 - 99
￥290.00
100 - 299
￥270.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥300
| 应用范围：漏电 | 品牌：JOSEF约瑟 | 型号：JELR-100F |
| 额定电流：100A | 额定电压：380V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 触点形式：1常开1常闭 | 线圈电源：AC220V |
| 种类：漏电继电器 | 应用领域：物联网IoT |

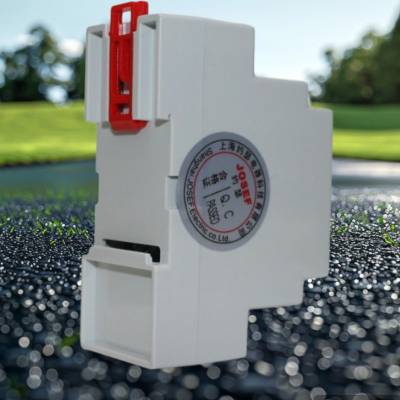

一、产品概述
JELR-100F漏电继电器适用于交流电压至690V（也有资料提及660V至1140V），频率为50Hz，电流至1500A及以下的漏电继电器中性点接地电路中。该继电器能够检测出超过整定值的漏电电流，并与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。
二、主要特点
动作电流可调：JELR-100F漏电继电器的动作电流在30300mA或50500mA范围内可调，可根据实际需要进行设置。
动作时间可选：该继电器的动作时间分为快速型和延时型，快速型动作时间小于0.1秒，延时型动作时间可选0.1秒、0.2秒、0.5秒，以满足不同场合的保护需求。
安装方便：JELR-100F漏电继电器体积小，安装使用方便，可采用嵌入式面板或导轨安装两种方式。
动作可靠：该继电器采用***的电子线路和零序电流互感器，能够准确检测出漏电电流并可靠动作，确保设备和人员的安全。
连续供电稳定：继电器设计合理，能够在长时间连续供电的情况下保持稳定工作。
适应性强：能够适应各地用户的需求，对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾。
三、工作原理
JELR-100F漏电继电器的工作原理是基于零序电流互感器的检测原理。当穿过零序电流互感器的电路发生对地漏电时，零序电流互感器会产生一个感应信号。此信号经电子电路处理后，当漏电电流达到动作值时，使可控硅导通，出口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。
四、主要技术参数
额定参数：动作电流30300mA或50500mA范围可调。
动作时间：快速型动作时间小于0.1秒；延时型动作时间0.1秒、0.2秒、0.5秒可选。
额定剩余不动作电流：一般为动作电流的50%。
复归方式：手动复归。
互感器孔径：可选25mm、45mm、100mm、150mm、200mm或方形非标。
功耗：不大于5W。
绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ；继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。
JELR-63FG，JELR-120F 380V 120A 30-500mm
JELR-150FG，JELR-25FT，
JELR-32FT Ф25，JELR-45FT，
JELR-40FT Ф25，JELR-50FT￠25，
JELR-120FT，JELR-160FT，
JELR-180FT Ф45，JELR-250FT，
JELR-400FT，JELR-630FT，
JELR-800FT，JELR-1000FT，
JELR-100FGS 50~500MA 0.3S，JELR-200FG，
JELR-400FT 500mA Φ75，JELR-630FT 500mA Φ100，
JELR-63FGS φ25mm，JELR-15F，
JELR-25F，JELR-160F，
JELR-100F，JELR-200F，
JELR-320F，JELR-400F，
JELR-630F，JELR-15FGS，
JELR-25FGS，JELR-32FGS，
JELR-63FGS，JELR-800FG，
JELR-25FG，JELR-32FG，
JELR-100FG，JELR-160FG，
JELR-40FG，JELR-75FG，
JELR-250FG，JELR-400FG ，
JELR-2000FG 配零序150mm 漏电:500mA，JELR-63FTS，
