| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：250V |
| 是否专供外贸：否 | 型号： JL-13 | 额定电流：10A |
| 产品系列：JL系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 主要销售地区：其他 | 主要下游平台：其他 |
| 应用领域：电工电气 |
一、产品概述

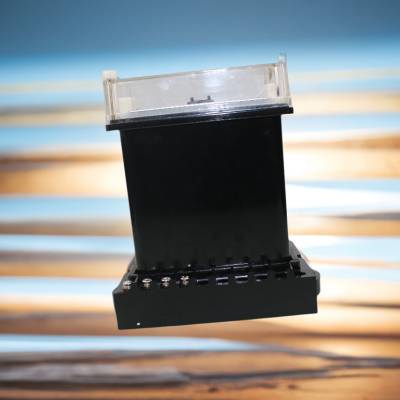

JL-13电流继电器是一种集成电路静态型继电器，具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。其整定范围为0.1-99.9A，额定电压为220V，适用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。
二、主要技术参数
整定范围：0.1-99.9A，这一范围使得JL-13电流继电器能够适应不同的负载和故障电流需求。
额定电压：220V，这是继电器正常工作的电压等级。
触点形式：通常为2常闭触点，这意味着在继电器未动作时，触点处于闭合状态；当继电器动作时，触点断开。
功耗：较小，具体数值可能因厂家和型号而异，但一般不超过5W。
动作时间：在整定值的1.1倍时，动作时间不大于30ms；在整定值的2倍时，动作时间不大于20ms。这确保了继电器在故障发生时能够迅速响应。
返回系数：通常在0.90-0.95之间，这反映了继电器动作后返回原始状态的稳定性和可靠性。
绝缘性能：继电器外壳与外露带电端子之间具有较高的绝缘电阻和绝缘耐压能力，以确保设备的安全运行。
三、工作原理
JL-13电流继电器采用集成电路构成，其工作原理大致如下：
被测量的交流电流经过隔离变流器后，在其次级得到与被测电流成正比的电压。
该电压经过定值整定后进行整流，得到直流电压。
直流电压与直流参考电压进行比较，若直流电压低于参考电压，则电平检测器输出正信号，驱动出口继电器动作；反之，若直流电压高于参考电压，则继电器不动作。
四、应用特点
高精度：由于采用集成电路构成，JL-13电流继电器具有较高的测量精度和动作准确性。
宽整定范围：0.1-99.9A的整定范围使得继电器能够适应不同的应用场景和负载需求。
功耗小：较小的功耗有助于降低设备的能耗和发热量，提高设备的可靠性和使用寿命。
动作时间快：快速的动作时间确保了继电器在故障发生时能够迅速响应并切除故障电路。
安装方便：继电器通常采用导轨安装或凸出式固定安装结构，使得安装和维护更加方便。
五、使用注意事项
在使用JL-13电流继电器时，应确保电源电压与继电器额定电压相匹配。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和雨淋。
定期检查继电器的接线和触点情况，确保连接可靠、触点良好。
如发现继电器有异常现象或故障，应及时停止使用并联系专业人员进行检修或更换。
