价 格
订货量
￥290.00
1 - 99
￥270.00
100 - 199
￥240.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥200
| 品牌：JOSEF约瑟 | 应用范围：电压 | 额定电压： 1:19V ～130V |
| 是否专供外贸：否 | 型号： JY8-11B | 额定电流：2A |
| 产品系列：JY8系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 主要销售地区：其他 | 主要下游平台：其他 |
| 有可授权的自有品牌：是 | 应用领域：照明电子 |
一、基本特性

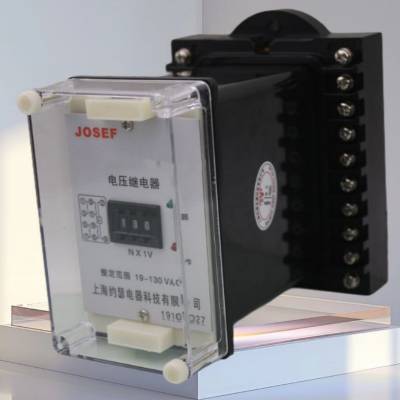

型号：JY8-11B
调整范围：15V~130V，这意味着用户可以根据实际需求在这个范围内调整继电器的动作电压。
触点形式：1NC（常闭触点）和1NO（常开触点），满足不同的控制需求。
二、工作原理
JY8-11B电压继电器采用进口集成电路构成，其工作原理如下：
被测量的交流电压经隔离变压器降压后，得到与被测电压成正比的电压Ui。
Ui经整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。
在电平检测中，Uo与直流参考电压Ue进行比较。若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器动作。
三、技术参数
JY8-11B电压继电器具有一系列技术参数，确保其在各种环境下稳定工作。以下是一些关键的技术参数：
额定电压：AC48V、110V、220V（可能因具体型号而异）
整定误差：不大于5%，确保继电器动作准确。
动作时间：从0.8倍整定值升至1.2倍整定值时，动作时间不大于25ms（过电压继电器）；从2倍整定值降至0.8倍整定值时，动作时间不大于25ms（低电压继电器）。
返回时间：从1.2倍整定值降至0.8倍整定值时，返回时间不大于25ms（过电压继电器）；从0.8倍整定值升至2倍整定值时，返回时间不大于25ms（低电压继电器）。
功耗：在整定电压值时，继电器的功耗不大于2.5VA（交流回路）；在额定辅助直流电压下，继电器功率不大于4W（直流回路）。
绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。同时，继电器外壳与外露带电端子之间能耐受2kV（有效值）50Hz试验电压，历时1分钟无击穿或闪络现象。
四、使用与维护
使用前检查：在使用JY8-11B电压继电器之前，应检查继电器在运输和储藏过程中是否损坏，并确保继电器螺丝紧固件无松动。
接线要求：应按照产品说明书中的接线要求进行接线，确保接线正确、牢固可靠。同时，应注意继电器的触点形式和额定电流等参数，避免超过其额定值导致损坏或测量不准确。
整定与调试：根据实际需求调整继电器的整定电压范围，并进行必要的调试和测试。在调试过程中，应注意观察继电器的动作和返回情况，确保其正常工作。
定期检查：在使用过程中，应定期检查继电器的运行状态和触点情况，确保其正常工作。如发现继电器存在异常现象或故障，应及时停止使用并联系专业人员进行检修或更换。
