价 格
订货量
￥340.00
1 - 99
￥320.00
100 - 299
￥280.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥300
| 应用范围：漏电 | 品牌：JOSEF约瑟 | 型号：JELR-160F |
| 额定电流：100A | 额定电压：380V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 触点形式：1常开1常闭 | 线圈电源：AC220V |
| 种类：漏电继电器 | 应用领域：智能家居 |

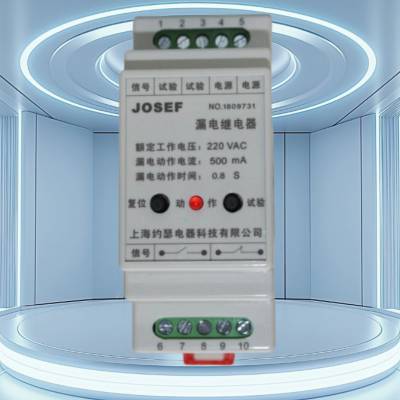

一、产品概述
JELR-15FGS漏电继电器适用于交流电压至690V（也有说法为660V至1140V），频率为50Hz，电流至1500A及以下漏电继电器中性点接地电路中。它可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护，并可配备蜂鸣器、信号灯等各种声光指示器件结合组成漏电报警装置。
二、产品特点
动作可靠：JELR-15FGS漏电继电器动作值固定或分档可调，动作可靠，连续供电稳定，操作简易。
安装方便：该继电器体积小，安装使用方便，支持柜内导轨或嵌入面板两种安装方式。
保护性能优越：能够用来对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾，同时也可用来对人体触电提供间接接触保护。
适应性强：适用于电源系统中心点直接接地的低压配电系统或煤矿井下无中性点接地配电系统，是安全使用的网改新产品。
三、技术参数
JELR-15FGS漏电继电器的主要技术参数包括：
动作电流：可在一定范围内调整，如30300mA范围可调，或50500mA范围可调。
动作时间：分为快速型和延时型，快速型动作时间小于0.1S，延时型动作时间可选0.1S、0.2S、0.5S等。
额定剩余不动作电流：通常为动作电流的50%。
复归方式：手动复归。
互感器孔径：有多种规格可选，如25mm、45mm、100mm等。
功耗：通常较低，如不大于5W。
绝缘性能：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ；继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
四、工作原理
JELR-15FGS漏电继电器的工作原理基于零序电流互感器的检测原理。当穿过零序电流互感器的电路发生对地漏电时，零序电流互感器会产生一个感应信号。此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通，出口继电器动作，利用常开、常闭触点控制主线路断路器或接触器断开，从而达到保护的目的。
五、应用场景
JELR-15FGS漏电继电器广泛应用于煤矿、工厂、新能源等领域，对线路进行接地故障保护。同时，它也可用于其他需要漏电保护的场所，如住宅、商业建筑、工业设施等。在这些场所中，漏电继电器能够及时发现和处理漏电故障，保障设备和人员的安全。
JELR-63FG，JELR-120F 380V 120A 30-500mm
JELR-150FG，JELR-25FT，
JELR-32FT Ф25，JELR-45FT，
JELR-40FT Ф25，JELR-50FT￠25，
JELR-120FT，JELR-160FT，
JELR-180FT Ф45，JELR-250FT，
JELR-400FT，JELR-630FT，
JELR-800FT，JELR-1000FT，
JELR-100FGS 50~500MA 0.3S，JELR-200FG，
JELR-400FT 500mA Φ75，JELR-630FT 500mA Φ100，
JELR-63FGS φ25mm，JELR-15F，
JELR-25F，JELR-160F，
JELR-100F，JELR-200F，
JELR-320F，JELR-400F，
JELR-630F，JELR-15FGS，
JELR-25FGS，JELR-32FGS，
JELR-63FGS，JELR-800FG，
JELR-25FG，JELR-32FG，
JELR-100FG，JELR-160FG，
JELR-40FG，JELR-75FG，
JELR-250FG，JELR-400FG ，
JELR-2000FG 配零序150mm 漏电:500mA，JELR-63FTS，
JELR-100FTS，JELR-200FTS，
JELR-250FTS，JELR-400FTS，
JELR-630FTS，JELR-100HS Φ45，
JELR-200HS Φ45，JELR-400HS Φ100，
JELR-1000HS 320*45，
