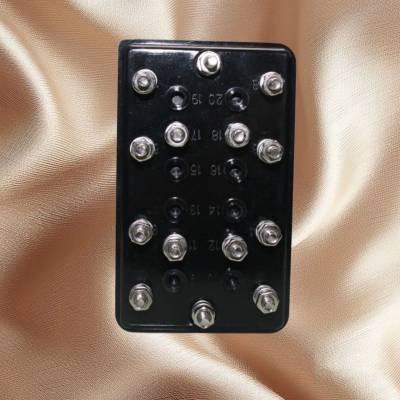

JOSEF约瑟 DS-34/X时间继电器合金接线端子，轻松接线

品牌：JOSEF约瑟；工作电压：24,48,110,220V；返回时间：≤20mS；延时范围：0.125~20S；触点容量：250V***；功率消耗：≤25W；特点：返回系数高，功耗小，抗干扰，安全稳定。

价格 订货量

微信在线

在线联系获取最低报价

姚先生 扫一扫，微信联系

372522230复制

上海约瑟电器有限公司 VIP会员第3年

产品分类

获取最低报价

联系商家

姚先生 扫一扫，微信联系

372522230复制

微信在线

一、产品概述

DS-34/X时间继电器作为辅助元件，被广泛应用于各种保护和自动装置中，使被控元件达到所需要的延时。在保护装置中，它用以实现主保护与后备保护的选择性配合。该继电器具有结构紧凑、延时准确、工作可靠等特点。

二、主要技术参数

额定电压：提供多种额定电压选择，包括DC 220V、110V、48V、24V以及AC 220V、127V、110V、100V等，以满足不同电力系统的需求。
动作值：直流电压不大于75%额定值，交流电压不大于85%额定值。这确保了继电器在额定电压的一定范围内能够可靠动作。
返回值：不小于5%额定电压，这***了继电器在断电后能够稳定地返回到初始状态。
延时变差：对于DS-34/X型号，其延时变差为0.5s。这意味着在多次动作中，继电器的延时时间变化范围较小，***了其延时控制的准确性。
功率消耗：根据工作性质的不同，DS-34/X时间继电器的功率消耗也有所不同。直流短期工作的继电器不大于25W，而直流长期工作的继电器不大于15W。同样，交流短期工作的继电器不大于20VA，交流长期工作的继电器不大于15VA。

三、工作原理

DS-34/X时间继电器的工作原理基于电磁铁和钟表延时机构的配合。当电磁铁通电时，它吸引铁芯并带动钟表延时机构开始转动。随着机构的转动，延时触点逐渐闭合或断开，从而实现延时控制。继电器内部还装有瞬时转换触点和延时主触点，以满足不同的控制需求。

四、使用注意事项

正确接线：在接线时，应确保继电器的接线端子与电源、负载和控制信号的连接正确无误。同时，应注意接线的牢固性和绝缘性，以防止短路或触电事故的发生。
合理设定延时时间：根据实际需求，合理设定继电器的延时时间。延时时间的设定可以通过调整继电器内部的整定机构来实现。在设定时，应确保整定值的准确性，并避免误操作导致的时间设定错误。
定期检查与维护：定期对继电器进行检查和维护，包括清洁触点、检查接线是否松动等。这有助于确保继电器的长期稳定运行和延长其使用寿命。
安全操作：在进行任何接线或调整操作时，务必确保电源已经切断，以防止因误操作导致的电击或短路等安全事故。
