价 格
订货量
￥220.00
1 - 99
￥210.00
100 - 499
￥190.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 产品特性：过电流 | 品牌：JOSEF约瑟 | 应用范围：电流 |
| 额定电压：220V | 是否专供外贸：否 | 型号： LL-11/5 |
| 额定电流：10A | 产品系列：LL-10系列 | 3C额定电压范围：36V以下 |
| 触点形式：一开一闭 | 最小包装数：1 | 主要销售地区：其他 |
| 主要下游平台：其他 | 有可授权的自有品牌：是 |
一、产品特点

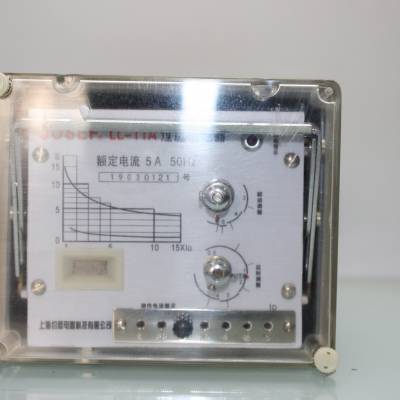

多种安装接线方式：LL-11/5过流继电器具有多种安装接线方式，包括凸出式安装、板前接线、板后接线等，特别适用于组装开关柜。
整定范围宽：该继电器具有较宽的整定范围，可以根据不同的电力系统需求进行灵活设置。
灵敏度高：继电器对电流的变化非常敏感，能够在较小的电流变化下动作，实现对电力系统的***控制。
二、板前接线方式
板前接线是指将继电器的接线端子直接安装在面板前方，方便进行接线和调试。LL-11/5过流继电器的板前接线方式通常遵循以下步骤：
确定接线端子：首先，需要确定继电器的接线端子位置。LL-11/5过流继电器通常具有多个接线端子，包括电源端子、电流输入端子、输出触点等。
准备导线：根据接线需求，准备相应的导线，并确保导线的截面积和长度符合规定。
连接电源：将电源导线连接到继电器的电源端子上。通常，电源端子会标注有“+”和“-”符号，分别表示正极和负极。
连接电流输入：将电流输入导线连接到继电器的电流输入端子上。这些端子通常用于接收来自电力系统的电流信号。
连接输出触点：根据控制需求，将输出触点导线连接到继电器的常开或常闭触点上。常开触点在继电器动作时闭合，常闭触点在继电器动作时断开。
检查接线：完成接线后，需要检查所有接线是否牢固可靠，并确保没有接错或漏接的情况。
三、注意事项
安全操作：在进行接线操作时，请确保已断开电源，并遵循相关的安全操作规程。
接线规范：接线时应遵循电气接线规范，确保导线的颜色、标记和接线方式符合规定。
调试与测试：完成接线后，需要进行调试和测试，确保继电器能够正常工作并满足设计要求。
