| 应用范围：漏电 | 品牌：JOSEF约瑟 | 型号：RLJ-1000F |
| 额定电流：800A | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：RLJ系列 | 触点负载：250V3A |
| 触点形式：一开一闭 | 种类：不可调漏电继电器 | 应用领域：安防设备 |
一、产品概述

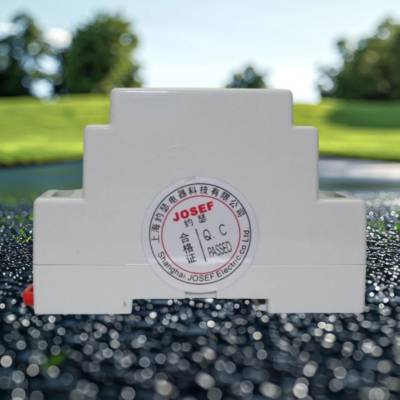

RLJ-1000F漏电继电器适用于交流电压至660V、频率为50Hz、电流至1500A及以下漏电继电器中性点接地电路中。该继电器具有体积小、安装使用方便、动作值固定分档可调、动作可靠、连续供电稳定、操作简易等特点，是替代过去LLJ-□F(S)、LLJ-□H(S)、JD1及JD3系列漏电继电器的理想产品。
二、产品特点
适用范围广：可用于电源系统中心点直接接地的低压配电系统，对线路进行接地故障保护，防止由于接地故障电流引起的设备事故或电气火灾。
人体触电保护：也可用来对人体触电提供间接接触保护，确保人员安全。
动作值可调：动作电流在30~500mA范围内可调，可根据实际需求进行设置。
动作时间可选：分为快速型和延时型，动作时间分别为小于0.1秒和0.1秒、0.2秒、0.5秒可选，便于进行分级选择保护。
功耗低：功耗小于或等于5W，节能环保。
绝缘性能强：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ；同时能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
三、工作原理
RLJ-1000F漏电继电器属于电子式电流动作型漏电继电器，主要由零序电流互感器、电子线路、试验回路及出口继电器组成。其工作原理如下：
穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微。当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号。此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。
四、主要技术参数
额定参数：动作电流30~500mA范围可调（另有说法为30~300mA、50~500mA范围可调）。
动作时间：快速型小于0.1秒；延时型0.1秒、0.2秒、0.5秒可选。
额定剩余不动作电流：50%。
复归方式：手动复归。
互感器孔径：25mm、45mm、100mm、150mm、200mm或方形非标。
功耗：≤5W。
绝缘性能：
绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
环境条件：
环境温度：-15℃~55℃。
工作电压：不大于120%额定电压。
工作位置：任意。
周围磁场强度：小于0.5mT。
环境相对湿度：不大于90%。
大气压力：80~110KPa。
温度：-25℃~+70℃。
海拔高度：不大于2500米。
RLJ-25F不可调漏电继电器；RLJ-32F不可调漏电继电器；RLJ-40F不可调漏电继电器；
RLJ-63F不可调漏电继电器；RLJ-100F不可调漏电继电器；RLJ-200F不可调漏电继电器；
RLJ-250F不可调漏电继电器；RLJ-320F不可调漏电继电器；RLJ-400F不可调漏电继电器；
RLJ-630F不可调漏电继电器；RLJ-800F不可调漏电继电器；RLJ-1000F不可调漏电继电器；
RLJ-1500F不可调漏电继电器；RLJ-25FS不可调漏电继电器；RLJ-32FS不可调漏电继电器；
RLJ-40FS不可调漏电继电器；RLJ-63FS不可调漏电继电器；RLJ-100FS不可调漏电继电器；
RLJ-200FS不可调漏电继电器；RLJ-250FS不可调漏电继电器；RLJ-320FS不可调漏电继电器；
RLJ-400FS不可调漏电继电器；RLJ-630FS不可调漏电继电器；RLJ-800FS不可调漏电继电器；
RLJ-1000FS不可调漏电继电器；RLJ-1500FS不可调漏电继电器；
