价 格
订货量
￥400.00
1 - 199
￥350.00
200 - 499
￥300.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 品牌：JOSEF约瑟 | 应用范围：时间 | 额定电压：250V |
| 是否专供外贸：否 | 型号：DS-20系列 | 额定电流：2A |
| 3C额定电压范围：36V以下 | 触点形式：一开一闭 | 最小包装数：1 |
| 主要销售地区：其他 | 主要下游平台：其他 | 有可授权的自有品牌：是 |
| 应用领域：智能家居 |
一、主要用途
DS-20系列时间继电器主要用于各种保护和自动控制线路中，作为辅助元件，使被控元件的动作得到可调节的延时。
二、产品特点
多种型号：包括DS-21至DS-28等多种型号，满足不同的应用需求。
延时功能：具有***的延时功能，延时范围可根据具体型号进行调整。
触点配置：具有一副瞬动转换触点、一副滑动延时主触点和一副终止延时主触点，触点容量大，可靠性高。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受较高的交流电压试验而无绝缘击穿或闪络现象。
三、技术参数
DS-20系列时间继电器的技术参数因型号而异，以下是一些常见的技术参数范围：
额定电压：根据具体型号，有DC24V、DC48V、DC110V、DC220V以及交流电压等多种选择。
延时整定范围：根据具体型号，延时整定范围从0.2秒至20秒不等。
动作值：DS-21~24型继电器动作电压不大于70%额定电压；DS-21/C~24/C型继电器动作电压不大于75%额定电压；DS-25~28型继电器动作电压不大于85%额定电压。
返回值：不小于5%额定电压。
触点容量：在电压不超过250V，电流不超过***，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×10^4次。输出触点长期允许接通电流为***。
功率消耗：根据具体型号和额定电压，功率消耗有所不同，但一般不大于一定值（如DS-2124不大于10W，DS-2528不大于35VA等）。
四、工作原理
DS-20系列时间继电器是带有延时机构的吸入式电磁继电器。当加电压于线圈两端时，铁芯克服塔形弹簧的反作用力被吸入，瞬动动合触点闭合，动断触点断开。同时延时机构开始启动，经过一定的整定时间后，先闭合滑动主触点，再经过一定时间后闭合终止动合主触点，从而得到所需延时。当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构返回原位。
五、应用领域
DS-20系列时间继电器广泛应用于电力系统、工业自动化、机械设备控制等领域，用于实现各种定时控制、延时启动、延时关闭等功能。
六、注意事项
在使用DS-20系列时间继电器时，应严格按照产品说明书进行接线和调试。
应避免在潮湿、高温、有腐蚀性气体的环境中使用，以免影响产品的性能和寿命。
在长期使用过程中，应定期检查和维护继电器，确保其正常工作。

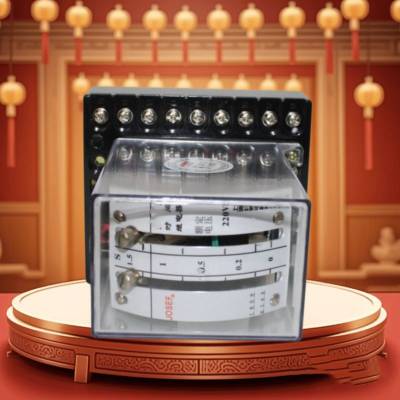

DS-20系列时间继电器
DS-21时间继电器；
DS-22时间继电器；
DS-23时间继电器；
DS-24时间继电器；
DS-21C时间继电器；
DS-22C时间继电器；
DS-23C时间继电器；
DS-24C时间继电器；
DS-25时间继电器;
DS-26时间继电器;
DS-27时间继电器;
DS-28时间继电器;
