价 格
订货量
￥300.00
1 - 99
￥280.00
100 - 399
￥260.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥400
| 品牌：JOSEF约瑟 | 应用范围：时间 | 额定电压：220V |
| 是否专供外贸：否 | 型号：SSJ2-10系列 | 额定电流：2A |
| 3C额定电压范围：36V以下 | 触点形式：一开一闭 | 最小包装数：1 |
| 主要销售地区：其他 | 主要下游平台：其他 | 有可授权的自有品牌：是 |
| 应用领域：***/航天 |
一、基本概述

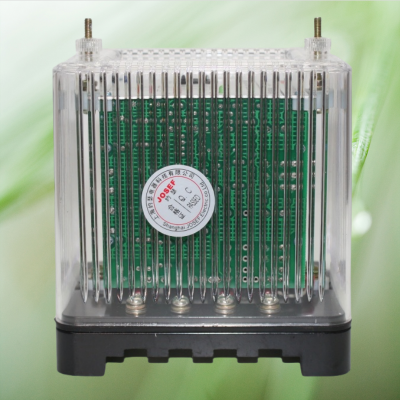

SSJ2-10系列交流断电延时继电器适用于交流操作的继电保护和自动化电路中，作为交流瞬时动作断电后延时返回的时间元件。该继电器采用集成电路原理，具有精度高、延时整定直观方便等优点。
二、型号与分类
SSJ2-10系列交流断电延时继电器包括多种型号，如SSJ2-10A、SSJ2-10B、SSJ2-10C和SSJ2-10D等。这些型号在功能、参数和适用范围上可能略有差异，但均具备断电延时功能。
三、技术参数
额定电压：交流100V、110V、220V、380V
额定频率：50Hz。
动作电压：不大于70%额定电压。
返回电压：不小于10%额定电压。
延时误差：在额定电压下，继电器滑过触点和终止触点的延时平均误差值在整定范围内不超过0.1%整定值+10ms。
延时一致性：在额定电压下，继电器断电延时的一致性值不超过0.1%整定值+10ms。
时间整定范围：两副延时触点可各自独立整定，时间整定范围通常为0.02s~9.99s，延时整定值可以不同或相同。
功率消耗：在额定电压下，继电器消耗的功率不大于5VA。
触点容量：在电压不大于250V、电流不大于1A（时间常数为5ms±0.75ms）的直流有感负荷电路中，触点断开容量为30W；在电压不大于250V、电流不大于1A、功率因数cosφ=0.4±0.1的交流电路中，触点断开容量为50VA。长期允许通电电流为***。
绝缘电阻：继电器各电路与外露的非带电金属部分之间，以及在电气上无联系的各电路之间，用开路电压为500V的测试仪器测量，其绝缘电阻值应不小于300MΩ。
介电强度：继电器各电路与外露的非带电金属部分之间，以及在电气上无联系的各电路之间，应能承受有效值2kV、频率为50Hz的交流试验电压历时1min试验，而无绝缘击穿或闪络现象。
工作温度范围：继电器能在-10°C~+40°C温度范围内可靠工作。
机械寿命与电寿命：继电器机械寿命不低于104次。
重量：约0.5kg
四、工作原理
当继电器施加额定电压时，继电器内部瞬动继电器和终止型延时执行继电器瞬时动作，触点切换，并使电源回路与计时回路断开。此时，计时回路处于电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回，而终止型延时执行继电器仍保持动作状态。随后，储能电压接通计时回路，晶体振荡器产生时钟脉冲，经分频后得到计时脉冲。计数器对计时脉冲计数，当所计时脉冲数与整定开关值符合延时t1时，驱动执行继电器动作，动作一定时间后自动断开，实现滑动触点功能。当脉冲数与整定开关符合延时t2时，驱动执行继电器返回完成终止触点功能。
五、应用领域
SSJ2-10系列交流断电延时继电器广泛应用于需要断电延时控制的电力系统和工业自动化控制领域。例如，在长时间离开工厂后，希望自动关闭设备以节约能源和确保安全等场合下，该继电器可以发挥重要作用。
六、使用注意事项
在选购继电器时，应根据实际需求进行合理选型，确保所选型号的参数和性能满足使用要求。
在接线时，应严格按照说明书上的连接方式进行接线，确保继电器可以正常工作。同时，在接线前需要确保电气设备处于断电状态，避免电击和设备损坏等问题。
在使用过程中，应注意继电器的额定电流和电压限制，避免超负荷运行导致损坏或故障。
定期对继电器进行检查和维护，确保其处于良好的工作状态。如发现异常或故障应及时处理或更换。
系列型号：
SSJ2-10A交流断电延时继电器;
SSJ2-10B交流断电延时继电器;
SSJ2-10C交流断电延时继电器;
SSJ2-10D交流断电延时继电器;
