| 应用范围：漏电 | 品牌：JOSEF约瑟 | 型号：KWJL-20/L |
| 额定电流：100 | 额定电压：380V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 触点形式：一开一闭 | 最小包装数：1 |
| 种类：漏电继电器 | 应用领域：机械设备 |
一、基本特性

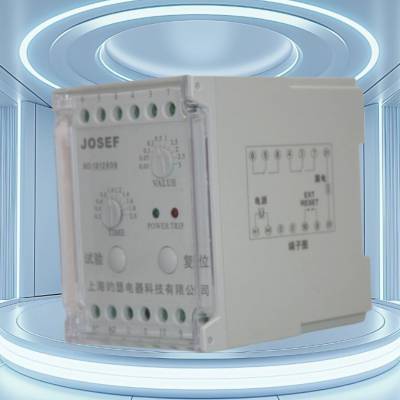

型号：KWJL-20/L
品牌：JOSEF约瑟
类型：智能型漏电继电器
功能：主要用于检测线路或设备中的漏电电流，当漏电电流超过设定值时，继电器会自动跳闸断电，从而防止漏电引起的电气火灾或触电事故
二、技术参数
额定电压：通常为380V/660V/690V
额定电流：3A
线圈电压：220V
漏电动作电流：常规或用户自定义，也可50~500mA分挡或可调
漏电不动作电流：一般为漏电动作电流的一半
漏电动作时间：延时型为0.2~2s，快速型≤0.1s
互感器孔径：存在多种规格，如M25、M45（对应KWLD45互感器）、M75等圆形孔径，以及矩形方型（跑道式）如45160、45220等。
输出触点形式：一开一闭或两开两闭等
触点容量：在电压不大于250V时，触点长期接通电流为***；在电压不大于250V、时间常数为5±0.75ms的直流电路中，触点断开容量为50W；在电压不大于250V、功率因数为0.4的交流电路中，触点断开容量为250VA或50VA（具体需参考产品说明书）
安装方式：导轨安装，便于在控制柜或配电箱中进行安装和调试
三、结构特点
智能检测：采用***的电子线路和微处理器技术，能够***检测线路中的漏电电流。
可靠动作：当漏电电流超过设定值时，继电器能够迅速、可靠地动作，切断电源，保护人身和设备安全。
易于安装：导轨式安装设计，使得继电器能够方便地安装在控制柜或配电箱中。
多种规格：提供多种互感器孔径和整定电流规格，满足不同场合的使用需求。
四、工作原理
KWJL-20/L智能型漏电继电器的工作原理基于零序电流互感器检测漏电电流的原理。当主线路没有漏电时，零序互感器感应到的电流矢量和等于零或极微；当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号。此信号经电子线路处理后，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。
五、使用注意事项
在使用前，应仔细阅读产品说明书，了解产品的性能参数和使用方法。
确保继电器的接线正确无误，避免接错线导致电路故障或损坏继电器。特别是保护线不能穿过电流的互感器，且应接到电路进线端的保护干线上。
定期对继电器进行功能测试，确保其能够正常动作。
在使用过程中，应注意观察继电器的运行状态和指示灯情况。如发现异常或故障情况，应及时停机检查并联系专业人员进行维修或更换。
继电器应安装在干燥、通风、无腐蚀性气体的环境中，避免受到灰尘、湿气等污染物的影响。
