价 格
订货量
￥350.00
1 - 99
￥330.00
100 - 399
￥300.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥400
| 应用范围：信号 | 品牌：上海约瑟 | 型号： DX-31B |
| 额定电流：3 | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：DX系列 | 触点负载：250V3A |
| 触点切换电流：3A | 触点切换电压：250V | 触点形式：一开一闭 |
| 防护特征：IP55 | 种类：交流信号继电器 | 应用领域：电工电气 |
| 系列： |

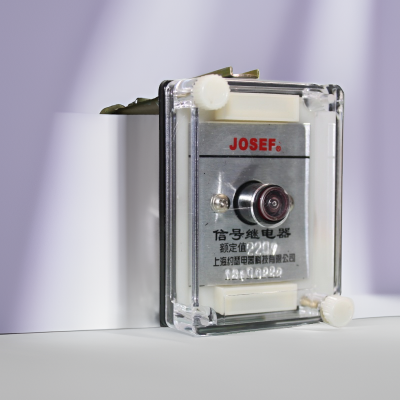

一、产品概述
用途：DX-31B信号继电器适用于直流操作的继电保护电路中，作为动作指示器。它用于监控和保护电力系统的正常运行。
型号系列：DX-31B信号继电器是DX系列信号继电器中的一种，DX系列还包括DX-31BJ、DX-32A、DX-32AJ、DX-32B、DX-32BJ等多种型号，以满足不同电力系统的需求。
二、产品特点
结构型式：DX-31B信号继电器采用JK嵌入式壳体，具有嵌入式后接线（JK-01K）和凸出式后接线（JK-01H）两种结构型式，方便用户根据实际安装环境进行选择。
工作原理：DX-31B信号继电器为双绕组结构，工作线圈可以是电压型或电流型，而复归线圈则为电压型。当线圈通电时，继电器产生电磁吸力，将动板吸合，同时动合触点闭合，发出动作指示信号。
动作指示：继电器具有灯光动作指示信号，信号可以本地或远方复归，方便用户监控电力系统的运行状态。
可靠性：DX-31B信号继电器采用矩形脉冲激磁，磁钢保持的设计，确保了继电器的稳定性和可靠性。
三、技术参数
额定值：继电器工作线圈的额定值按电压与电流分，电压额定值通常有12V、24V、48V、110V、220V等多种规格，电流额定值也有多个等级可选。
动作值：动作电压不大于70%额定电压，动作电流不大于90%额定电流。
保持值：保持电压不大于80%保持回路额定电压。
返回值：返回值不小于5%额定值。
功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。
触点容量：在电压不超过250V的直流有感负荷电路中，触点断开容量为30W；在交流电路中，触点断开容量为100VA。
介质强度：继电器各导电电路连在一起对外露的非带电金属部分及外壳之间，应能承受2kV、50Hz交流试验电压历时1分钟的试验，无绝缘击穿或闪络现象。
寿命：电寿命为1000次，机械寿命为100万次。
四、使用与维护
使用前检查：在使用继电器前，应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。
正确接线：按端子接线图接线，工作线圈与复归线圈的极性不可接错。
定期维护：定期检查继电器的外观和运行状态，如有异常应及时处理。
五、应用场景
DX-31B信号继电器广泛应用于电力系统的继电保护和自动控制装置中，作为动作指示信号，帮助监控和保护系统的正常运行。
系列型号
信号继电器 DX-31 DC220V 嵌入式后接线
信号继电器 DX-31A DC220V
信号继电器 DX-31B 0.0*** 板前接线 带底座
信号继电器 DX-15/S DC110V 板前接线带底座
信号继电器 DX-17/4-I 110V 板后安装
信号继电器 DX-17/3-Ⅱ 0.02*** AC220V 嵌入式板后
信号继电器 DX-8E 110VDC 板前接线
信号继电器 DX-9 220V 板前接线
闪烁继电器 DX-9G AC220V 板前接线 2组常闭转换触头
信号继电器 DX-4A 常开 DC220V
闪光继电器 DX-3/AC220V 板前接线
闪光继电器 DX-2SC DC48-370V
闪光继电器 DX-1 220VDC,60次/分,板后接线
信号继电器 DX-111 板后接线 220VDC工作线圈 110VDC复位线圈
时间继电器 DX-112 交流AC250V ***
信号继电器 DX-112/220 嵌入式安装，板后接线
信号继电器 DX-112G DC220V 新款导轨安装
信号继电器 SRDX-2-110VDC/110VDC
信号继电器 SRDX-1-220VAC 220VAC
信号继电器 JDX-1003 DC220V 导轨安装
信号继电器 JDX-1100 DC220V/DC220V
