| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：时间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JS-11G4 |
| 额定电流：1A | 产品系列：JS11G系列时间继电器 | 触点负载：30W |
| 触点形式：一开一闭 | 最小包装数：1 | 主要销售地区：其他 |
| 主要下游平台：其他 | 有可授权的自有品牌：是 | 应用领域：测量仪器 |
一、产品概述

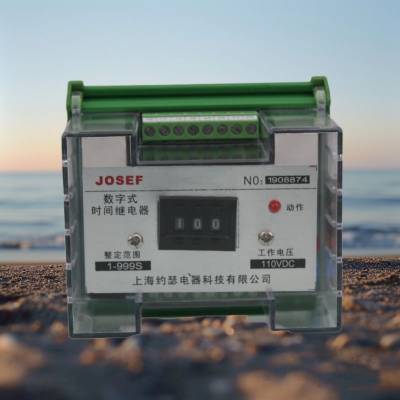

JS-11G4静态时间继电器采用石英晶体振荡器和大规模CMOS集成电路，实现了高精度的时间控制功能。它具有延时精度高、整定范围大、级差小、触点容量大、整定直观方便等优点，广泛应用于各种保护和自动控制线路中，使被控制元件的动作得到可靠的延时。
二、产品特点
高精度延时：
采用石英晶体振荡器作为时间基准，延时精度高，误差小。
整定范围宽，从0.02秒到999小时范围内都可以任意选择，无需校验精度。
可靠性强：
采用静态集成电路设计，无机械惯性和可动接点，抗冲击和振动能力强。
触点容量大，能可靠动作及返回多次，电寿命长。
安装方便：
采用导轨安装方式，相比老式凸出式结构和插拔结构，安装更为便捷。
使用灵活：
通过拨码数字整定延时时间，用户可根据需要自行设定。
具有延时自保持功能，继电器触点无抖动，抗干扰能力强。
三、技术参数
额定电压：可选DC 48V、110V、220V等。
额定电流：根据具体型号和负载情况而定。
延时范围：0.02秒~999小时。
延时整定误差：在规定的温度和电压范围内，误差小于±0.1%。
触点容量：在直流有感负荷电路中，断开容量为50W；在交流电路中，断开容量为250VA。
介质强度：继电器各导电端子之间能承受2000V（有效值）的交流电压，历时1分钟无绝缘击穿或飞弧现象。
绝缘电阻：用开路电压为500V的兆欧表测量，绝缘电阻不小于300MΩ。
四、工作原理
JS-11G4静态时间继电器的工作原理基于大规模CMOS集成电路。上电瞬间，晶振起振，CPU复位，从零开始正向计数。同时，继电器读取拨盘设定的时基常数。当计数值与设定值相同时，输出高电平，驱动三极管，使出口继电器动作。利用触点自保持功能，***在延时期间触点状态不变。当电源消失时，出口继电器返回原位。
系列型号：
JS-11G1端子排静态时间继电器；
JS-11G2端子排静态时间继电器;
JS-11G3端子排静态时间继电器;
JS-11G4端子排静态时间继电器;
JS-11G5端子排静态时间继电器;
JS-11G7端子排静态时间继电器;
JS-11G9端子排静态时间继电器;
JS-11G11端子排静态时间继电器;
