| 应用范围：电压 | 品牌：JOSEF约瑟 | 型号： JOWY-G1-1 |
| 额定电流：10 | 额定电压： 220 | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 触点形式：一开一闭 | 最小包装数：1 |
| 应用领域：测量仪器 |

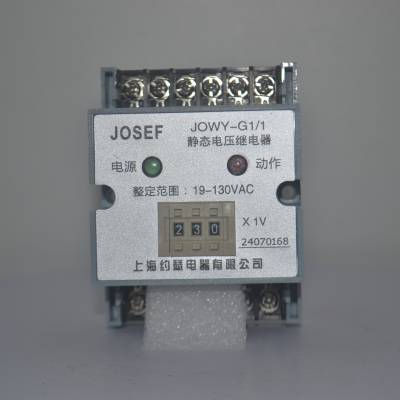

一、产品概述
型号：JOWY-G1-1
类型：静态电压继电器
用途：用于发电机、变压器和输电线的电器保护装置中，作为过电压保护或低电压闭锁的启动元件。
二、主要特点
高精度与低功耗：采用进口集成电路构成，精度高、功耗小。
快速动作与返回：动作时间短，返回系数高。
宽整定范围：电压整定范围宽，级差小，整定方便又直观。
无需直流辅助电源：可以替代电磁型电压继电器，无需直流辅助电源。
安装方便：可直接安装在开关柜 35mm 导轨条上，提高安装密度，方便接线。
三、技术参数
交流额定值：100V/50Hz。
过载能力：交流回路允许长期接通 1.2 倍额定值。
电压整定范围：如 19V-130V、85V-265V 等，极差为 1V。
功率消耗：交流回路功耗小于 1.5VA（交流额定值 100V 时）。
整定误差：整定平均误差的值不大于 3%。
动作时间：
过电压继电器：1.2 倍整定值的动作时间不大于 40ms；2 倍整定值的动作时间不大于 35ms。
返回系数：
过电压继电器返回系数为 0.85～0.95。
低电压继电器返回系数为 1.02～1.12。
返回时间：不大于 27ms。
四、工作原理
被测量的交流电压经隔离变压器降压后，得到与被测电压成正比的电压 Ui。
Ui 经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与 Ui 成正比的直流电压 Uo。
在电平检测中，Uo 与直流参考电压 Ue 进行比较。若直流电压 Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压 Uo 高于参考 Ue，电平检测器输出负信号，本继电器处于不动作状态。
