价 格
订货量
￥330.00
1 - 99
￥310.00
100 - 199
￥300.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥200
| 产品特性：JOSEF约瑟 | 是否进口：否 | 产地：中国大陆 |
| 加工定制：否 | 品牌：JOSEF约瑟 | 型号：RL-D1 |
| 低压电器名称：静态电流继电器 | 是否专供外贸：否 | 3C证书编号：231222011 |
| 额定电流：10 | 额定电压：220 | 最小包装数：1 |
一、基本特性

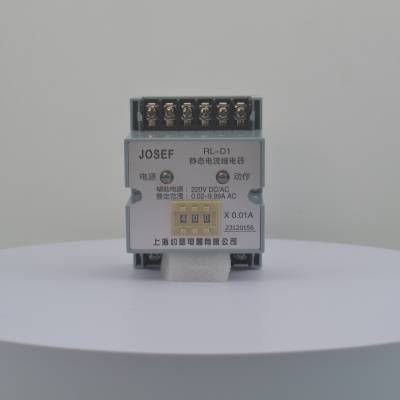

型号：RL-D1
类型：集成电路型电流继电器
用途：主要用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。
二、技术规格
触点形式：提供2副或3副转换触点。
整定范围：
0.1~9.99A，极差0.01A
1~99.9A，极差0.1A
额定电压：可选58V、100V、110V、220V等。
辅助电源：AC/DC 85~265V。
返回系数：0.85~0.95。
触点容量：长期允许接通电流为***（常规）。
功率消耗：≤5W。
安装方式：支持35mm导轨条安装。
三、主要特点
高精度：采用集成电路设计，具有较高的测量精度。
低功耗：功率消耗小，有助于降低整个系统的能耗。
动作时间快：响应迅速，能够迅速切断或接通电路。
返回系数高：确保继电器在动作后能够稳定地返回原始状态。
整定直观方便：通过简单的设置即可调整继电器的整定值。
范围宽：提供广泛的整定范围，适用于不同的应用场景。
四、工作原理
RL-D1电流继电器的工作原理基于集成电路的放大和比较功能。当被测量的交流电流经过隔离交流器后，会得到与被测电流成正比的电压U1。经过定值整定处理后再进行整流，整流后的电压经过滤波器后得到U1成正比的直流电压U0。然后，将直流电压U0与直流参考电压进行对比。若参考电压高于直流电压U0，电平检测器就会输出正信号，使继电器处于一种工作的状态；如果参考电压低于直流电压U0，就会使电平检测器输出负信号，从而导致继电器处于不动作的状态。
系列型号
RL-D1型电流继电器；
RL-D2型电流继电器；
