| 是否进口：否 | 产地：中国 | 品牌：JOSEF约瑟 |
| 型号：LM-0.5TH | 加工定制：是 | 种类：电流互感器 |
| 灵敏度：高 | 最小包装数：1 | 材质：铁 |
| 额定输出：50、60HZ | 额定一次电流：5~1200A | 额定二次电流：***/1A |

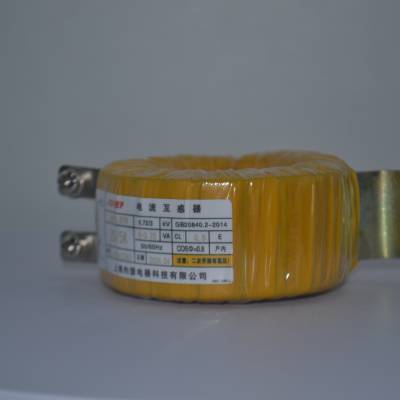

一、产品概述
LM-0.5TH电流互感器是一种母线式电流互感器，适用于额定频率为50Hz或60Hz、额定电压为0.5kV及以下的电力系统中。它主要用于电流的测量、电能计量和继电保护。
二、结构特点
铁芯：采用环形铁芯，通常由高导磁材料制成，以提高磁通的传输效率。
线圈：包括原边线圈和次级线圈，分别绕制在铁芯上。原边线圈与被测电路并联，次级线圈与测量和保护设备串联。
绝缘材料：用于隔离原边线圈和次级线圈，以防止电气干扰和短路。
三、主要技术参数
额定一次电流：根据具体型号和规格，LM-0.5TH电流互感器的额定一次电流有多种选择，如150A、200A、300A等，直至数千安培。
额定二次电流：通常为***，便于与标准的测量仪表和保护设备配套使用。
准确级次：通常为0.5级，表示互感器在额定电流下的测量误差不超过±0.5%。
额定负荷：指互感器次级线圈在额定二次电流下所能承受的外部阻抗，一般根据准确级次和额定二次电流确定。
四、应用场合
LM-0.5TH电流互感器适用于户内安装，广泛应用于以下场合：
工业控制：用于监测和控制电机、变压器等设备的电流，确保设备正常运行。
电力系统：在变电站、发电厂等场合，用于测量和保护高压线路和设备。
新能源发电：在太阳能、风能等新能源发电系统中，用于电流的测量和计量。
五、选型指南
确定额定一次电流：根据被测电路的电流大小，选择合适的额定一次电流。
选择准确级次：根据测量和保护的要求，选择合适的准确级次。
考虑额定负荷：确保所选互感器的额定负荷能够满足测量和保护设备的需要。
注意安装方式：LM-0.5TH电流互感器通常为母线式，安装时需确保一次母线从互感器的窗孔穿过，并正确连接次级线圈。
六、注意事项
避免二次侧开路：电流互感器运行时，其二次侧回路必须保持闭合状态。一旦开路，会产生高电压，危及人身和设备安全。
定期检查和维护：定期检查互感器的外观、接线和绝缘情况，确保正常运行。
正确接线：按照产品说明书的要求正确接线，避免接反或短路。
