价 格
订货量
￥300.00
1 - 99
￥200.00
100 - 299
￥100.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥300
| 应用范围：电流 | 品牌：JOSEF约瑟 | 型号：GL-12 |
| 额定电流：2 | 额定电压：220 | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：GL系列 | 触点负载：250V1A |
| 触点切换电流：1 | 触点切换电压：220 | 触点形式：一开一闭 |
| 防护特征：IP55 | 最小包装数：1 | 种类：过电流继电器 |
| 应用领域：***/航天 |

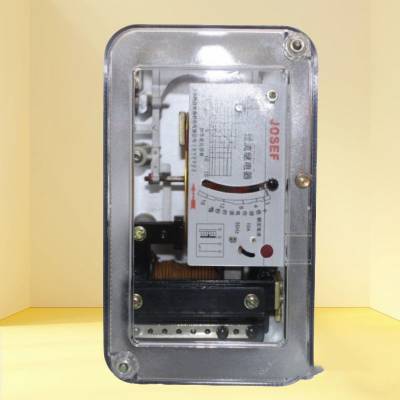

一、产品概述
型号：GL-12
额定电流：***
触点形式：常开、常闭、延时触点
安装方式：凸出式板前接线
特性：反时限延时，动作时间与电流平方成反比，电流越大动作越快
二、技术参数
动作电流倍数：可整定，通常为额定电流的2-10倍
动作时间：反时限特性，电流越大动作时间越短
返回系数：≥0.85
功率消耗：≤15VA
触点容量：动合主触点可接通***电流（电压≤250V）
三、工作原理
复合式结构：由感应式和电磁式元件组成，共用同***圈。
动作过程：
线圈通入交流电流，产生磁通。
磁通在圆盘上感应涡流，产生转矩。
电流增大时，电磁力矩克服弹簧反作用力，框架转动。
扇齿与蜗杆咬合，动铁被导磁体吸合，触点动作。
四、接线方法
电源接线：
将继电器的线圈两端接入交流电源（通常为控制电路电压）。
确保电源电压与继电器额定电压匹配。
信号输出接线：
常闭触点（NC）：继电器未动作时闭合，动作时断开。
常开触点（NO）：继电器未动作时断开，动作时闭合。
延时触点：根据设定时间动作，适用于需要延时保护的场合。
板前接线示例：
接线端子：通常标记为1、2（常闭），3、4（常开），5、6（公共端），7、8（线圈）。
接线步骤：
将电源接入线圈端子7、8。
将负载或信号电路接入常闭触点1、2或常开触点3、4。
确保接线牢固，避免松动。
过流继电器 GL-11/5 整定电流4.*** 动作时间0.5S 凸出式前接线
电流继电器 GL-11/*** 整定电流3.***，动作时限0.5S
电流继电器 GL-11/10 板前接线
电流继电器 GL-14 220VDC 0~*** 带板前接线附件
电流继电器 GL-11E/5
过流继电器 GL-12 *** 板前接线
过流继电器 GL-29S 电流：80A, 触点形式：1***NC
零序电流继电器 LGL-110 工作电压：220VDC 导轨式安装
零序过流继电器 LGL-110/AC
过流继电器 SGL-110 额定电流*** 额定电压220V 板后接线
