| 应用范围：电流 | 品牌：JOSEF约瑟 | 型号：GL-12/10 |
| 额定电流：2 | 额定电压：220 | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：GL系列 | 触点负载：250V1A |
| 触点切换电流：1 | 触点切换电压：220 | 触点形式：一开一闭 |
| 防护特征：IP55 | 最小包装数：1 | 种类：过电流继电器 |
| 应用领域：***/航天 |
一、产品概述

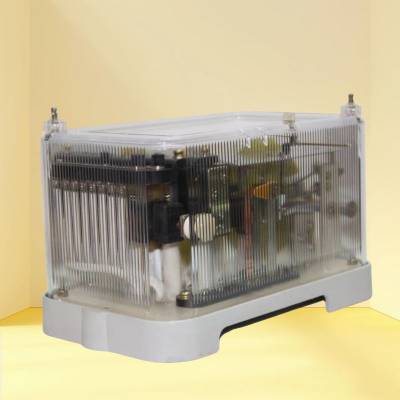

型号：GL-12/10
系列：GL-10 系列反时限过流继电器
应用领域：电机、变压器等主设备及输配电系统的继电保护回路
二、技术参数
额定电流：10A
整定值：4、5、6、7、8、9、10（对应不同动作时间）
动作时间：根据整定值不同，动作时间在 2-8 秒之间
瞬动电流倍数：未明确提及具体倍数，但通常反时限继电器具备瞬动功能
返回系数：不小于 0.85
功率消耗：不大于 15VA
触点性能：
动合主触点：电压不大于 250V 时，能接通直流或交流 ***
动断主触点：电压不大于 250V，电流不大于 0.*** 的直流有感负荷电路中，断开功率为 50W；电压不大于 250V，电流不大于 2A 的交流电路中，断开功率为 250VA
三、工作原理
复合式结构：由公用一个线圈的感应式和电磁式两个元件组成。
动作过程：
当线圈通过交流电流时，铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。
磁通与圆盘感应的涡流相互作用，在圆盘上产生转矩。
在 20%-40%的动作电流整定值下，圆盘开始旋转，但扇齿与蜗杆未咬合，继电器不动作。
当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩，框架转动，使扇齿与蜗杆咬合，扇齿上升。
动铁在扇齿顶杆的推动下，使导磁体右边气隙减少，左边气隙增大，动铁被导磁体吸合，继电器触点动作。
四、产品特点
反时限特性：动作时间与电流大小成反比，电流越大，动作时间越短。
高可靠性：采用复合式结构，确保动作的准确性和可靠性。
易于调整：具有若干抽头，用以调整感应元件与电磁元件的动作电流。
良好的绝缘性能：所有电路连在一起与外露的非带电金属部分之间，以及在电气上无联系的各电路之间的绝缘电阻不小于 300MΩ。
高介质强度：能耐受交流 2000V、50Hz 的试验电压，历时 1 分钟而无绝缘击穿或闪络现象。
