价 格
订货量
¥200.00
1 - 199
¥150.00
200 - 499
¥100.00
价格为商家提供的参考价,请通过"获取最低报价"
获得您最满意的心理价位~
≥500
应用范围:漏电保护 | 品牌:JOSEF约瑟 | 型号:JD3-40 Φ40 |
额定电流:100A | 额定电压:220V | 是否专供外贸:否 |
3C额定电压范围:36V以下 | 产品系列:JD3系列 | 触点形式:一开一闭 |
最小包装数:1 | 种类:漏电继电器 | 应用领域:***/航天 |
一、产品概述

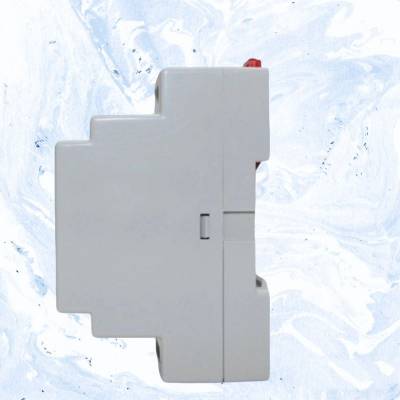

型号:JD3-40/23
品牌:JOSEF 约瑟
类型:漏电继电器
适用电压:AC220V
漏电动作电流范围:0.0***-0.***
应用范围:适用于交流 380V 及以下、电源中性点接地的电路中,主要用于漏电或触电保护。
二、技术参数
参数 | 规格 |
---|---|
额定电压 | AC220V |
漏电动作电流 | 0.0***-0.***(可调) |
动作时间 | 0.1s(快速型) |
安装方式 | 分离式导轨安装 |
零序电流互感器孔径 | 40mm |
主机尺寸 | 88×36×60mm |
防护等级 | IP20 |
三、产品特点
高灵敏度:漏电动作电流范围宽(0.0***-0.***),适用于不同场景的漏电保护需求。
快速动作:动作时间 ≤0.1s,确保在漏电或触电时迅速切断电源,保障人身和设备安全。
安装灵活:采用分离式导轨安装方式,适用于煤矿等特殊场合,安装方便且适应性强。
结构可靠:由零序电流互感器、电子放大线路和执行元件组成,结构紧凑,性能稳定。
声光报警功能:可配备蜂鸣器、信号灯等声光指示器件,便于现场监控和故障排查。
四、工作原理
漏电检测:零序电流互感器检测主电路中的漏电电流,当漏电电流达到设定值时,输出感应信号。
信号放大:感应信号经电子放大线路放大后,驱动执行元件动作。
电源切断:执行元件控制断路器或接触器切断电源,完成漏电保护。
JD3-32F漏电继电器;JD3-32FS漏电继电器;JD3-40F漏电继电器;JD-40FS漏电继电器;
JD3-63F漏电继电器;JD3-63FS漏电继电器;JD3-100F漏电继电器;JD3-100FS漏电继电器;
JD3-200F漏电继电器;JD3-200FS漏电继电器;JD3-250F漏电继电器;JD3-250FS漏电继电器;
JD3-320F漏电继电器;JD3-320FS漏电继电器;JD3-400F漏电继电器;JD3-400FS漏电继电器;
JD3-630F漏电继电器;JD3-630FS漏电继电器;JD3-800F漏电继电器;JD3-800FS漏电继电器;
JD3-1000F漏电继电器;JD3-1000FS漏电继电器;JD3-1500F漏电继电器;JD3-1500FS漏电继电器;
上海约瑟是一家从事电力系统继电保护及电力自动化研发、设计、生产、销售和服务于一体的生产企业,产品涉及电力综合自动化系统、微机综合保护装置、多功能电力仪表、中间继电器、过电压保护器等,并致力于为国内外输配电、水利、城建、能源、矿山、化工、环保行业客户提供一整套从低压到高压、从硬件到软件的系统级整体解决方案和配套服务。
订货须知:订货时须注明型号规格、结构形式代号、接线方式、数量及其它要求。
