价 格
订货量
￥450.00
1 - 198
￥420.00
199 - 298
￥390.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥299
| 产品特性：品牌JOSEF | 应用范围：漏电保护 | 品牌：JOSEF约瑟 |
| 型号：JD3-40/234 | 额定电流：100A | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：JD3系列 |
| 最小包装数：1 | 种类：漏电继电器 | 应用领域：机械设备 |

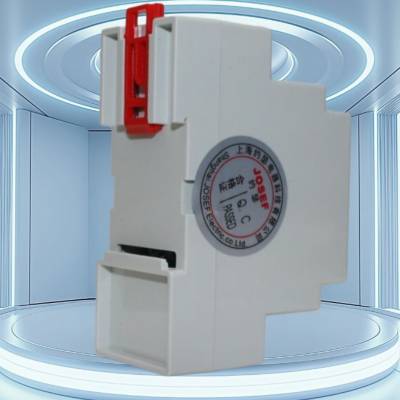

一、产品概述
型号定义
JD3：产品系列代号，表示电子式漏电继电器。
40：额定电流40A，适用于中小型负载。
234：功能特性代码，具体含义需参考产品手册（可能包含动作时间、延时特性等）。
工作原理
通过零序电流互感器检测线路中的剩余电流（漏电流）。
当漏电流超过设定值时，继电器动作，触发脱扣器切断电路，实现漏电保护。
应用场景
适用于交流50Hz/60Hz，额定电压至660V的TN、TT、IT系统。
常见于煤矿、化工、新能源（如光伏、风电）等对安全要求较高的行业。
二、技术参数
电气参数
快速型：≤0.1秒
延时型：0.1秒、0.2秒、0.5秒可选
额定电流：40A
动作电流范围：50mA～500mA（可调）
动作时间：
环境参数
工作温度：-15℃～+55℃
相对湿度：≤90%（无凝露）
海拔高度：≤2000米
机械参数
安装方式：导轨安装（DIN 35mm标准导轨）
触点形式：1常开+1常闭
互感器孔径：25mm、45mm、100mm、150mm、200mm（可选）
绝缘性能
绝缘电阻：≥10MΩ（500V兆欧表测量）
耐压强度：2kV（有效值，50Hz，1分钟无击穿）
三、功能特点
高精度检测
采用电子式电流检测技术，灵敏度高，动作可靠。
灵活配置
动作电流和动作时间可调，适应不同场景需求。
多种安装方式
支持导轨安装和面板安装，便于现场集成。
抗干扰能力强
电磁兼容设计，适应复杂工业环境。
故障自检
配备试验按钮，可手动模拟漏电，验证继电器功能。
系列型号：
JD3-16F漏电继电器；JD3-16FS漏电继电器；JD3-25F漏电继电器；JD3-25FS漏电继电器；
JD3-32F漏电继电器；JD3-32FS漏电继电器；JD3-40F漏电继电器；JD3-40FS漏电继电器；
JD3-63F漏电继电器；JD3-63FS漏电继电器；JD3-100F漏电继电器；JD3-100FS漏电继电器；
JD3-200F漏电继电器；JD3-200FS漏电继电器；JD3-250F漏电继电器；JD3-250FS漏电继电器；
JD3-320F漏电继电器；JD3-320FS漏电继电器；JD3-400F漏电继电器；JD3-400FS漏电继电器；
JD3-630F漏电继电器；JD3-630FS漏电继电器；JD3-800F漏电继电器；JD3-800FS漏电继电器；
JD3-1000F漏电继电器；JD3-1000FS漏电继电器；JD3-1500F漏电继电器；JD3-1500FS漏电继电器；
