价 格
订货量
￥345.00
1 - 99
￥250.00
100 - 199
￥220.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥200
| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：250 |
| 是否专供外贸：否 | 型号：JGL-111 | 额定电流：10 |
| 产品系列：JGL-2系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 有可授权的自有品牌：是 | 应用领域：安防设备 |

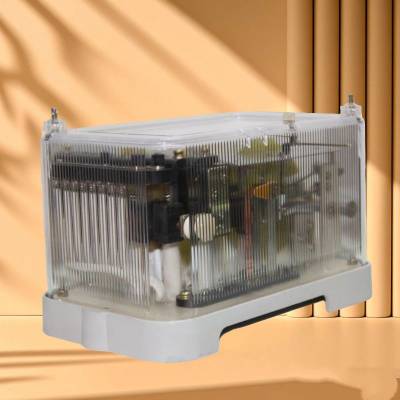

反时限过流继电器JGL-111是一种用于电力系统保护的设备，具有反时限特性，主要应用于发电机、变压器及输配电系统，以下从功能特性、技术参数、使用场景、安装与维护四个方面展开介绍：
功能特性
反时限特性：其动作时限随故障电流增大而缩短，符合电力系统过载或短路时快速切除故障的需求，避免设备因长时间过流而损坏。
电流整定：采用数码开关直接整定电流值，整定范围2-9.9A，级差0.1A，操作直观且无需额外校验，提升了调试效率。
速动保护：支持速动电流倍数整定（2-9.9倍），在1.2倍速动电流下动作时间≤50ms，可快速响应严重短路故障。
高返回系数：返回系数≥0.9，确保故障切除后继电器可靠复位，防止因返回延迟导致设备反复启停。
技术参数
额定参数：支持AC/DC 24V、48V、110V、220V多种电压等级，适配不同电源环境；额定电流***，波形畸变≤2%。
动作特性：过流整定误差≤±3%，速动整定误差≤±3%，延时整定范围0.05-9.99s，级差0.01s，满足高精度保护需求。
功耗与寿命：功耗≤5W，触点接通容量（250V时）10A，机械寿命8万次，电寿命8万小时，兼顾能效与可靠性。
绝缘性能：绝缘电阻≥10MΩ（500V兆欧表），耐压2kV/50Hz（1分钟无击穿），适应复杂电磁环境。
使用场景
发电与输配电：用于发电机、变压器及输配电线路的过载/短路保护，通过反时限特性匹配设备热耐受能力。
工业配电：在工厂配电系统中与上级保护配合，实现故障分级切除，避免越级跳闸。
新能源领域：适用于风电、光伏等间歇性电源系统，通过快速响应电流突变保障系统稳定性。
安装与维护
安装方式：支持导轨安装或凸出式固定，需确保环境温度-15℃~55℃、湿度≤90%、海拔≤2500m，远离强磁场（<0.5mT）。
调试要点：通过拨码开关设置整定电流、速动倍数及延时时间，测试时需验证1.2倍速动电流下动作时间≤50ms。
维护建议：定期检查触点接触状态，清理灰尘及腐蚀物；每3年进行绝缘耐压测试（2kV/50Hz），确保性能达标。
系列型号：
JGL-111反时限过流继电器； JGL-112反时限过流继电器；
JGL-113反时限过流继电器； JGL-114反时限过流继电器；
JGL-115反时限过流继电器； JGL-116反时限过流继电器；
JGL-117反时限过流继电器； JGL-118反时限过流继电器；
