价 格
订货量
￥200.00
1 - 199
￥150.00
200 - 499
￥100.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500

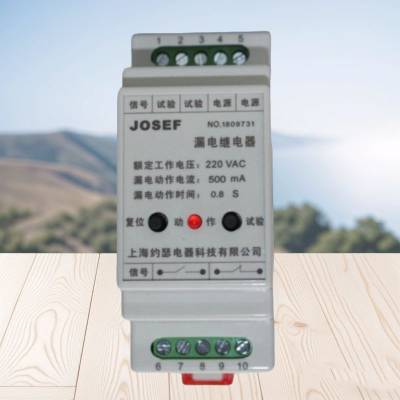

| 应用范围：漏电保护 | 品牌：JOSEF约瑟 | 型号：JD3-70/134 |
| 额定电流：100A | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：JD3系列 | 触点形式：一开一闭 |
| 最小包装数：1 | 种类：漏电继电器 | 应用领域：***/航天 |
一、特点
动作可靠：JD3-70/134漏电继电器采用电子式电流动作原理，通过零序电流互感器检测漏电电流，动作准确可靠。
连续供电稳定：继电器设计合理，能在各种环境下保持稳定的供电性能。
操作简易：继电器具有直观的指示和操作界面，方便用户进行安装、调试和维护。
适应性强：继电器适用于TN、TT和IT系统，能满足不同电力系统的需求。
二、技术参数
触点形式：1常开1常闭。
动作电流：50~500mA分挡或可调
安装方式：导轨安装，方便快捷。
额定电压：适用于交流电压至660V或更高的系统，频率为50Hz。
动作时间：快速型动作时间小于0.1S，延时型动作时间可选0.1S、0.2S、0.5S等。
功耗：额定电压下功耗不大于5W，节能环保。
三、应用场景
电力系统：用于发电厂、变电站等电力系统的漏电保护，防止设备漏电及电气火灾。
工业自动化：在工业自动化控制系统中，提供漏电和触电保护，确保人员和设备的安全。
建筑配电：在建筑配电系统中，作为漏电保护装置的重要组成部分，提高供电可靠性。
四、工作原理
JD3-70/134漏电继电器通过穿入主线路的零序互感器来检测漏电电流。在主线路没有漏电的情况下，零序互感器的矢量和等于零或极微。当主线路上有漏电或人触电时，零序互感器会感应到一个不平衡的电流矢量和信号。这个信号被送入主机进行放大后，检测漏电流是否超过整定值。如果超过整定值，执行机构会动作，使继电器触点闭合或断开，从而控制主线路断路器或接触器断开，切除故障线路，达到保护的目的。
JD3-16F漏电继电器；JD3-16FS漏电继电器；JD3-25F漏电继电器；JD3-25FS漏电继电器；
JD3-32F漏电继电器；JD3-32FS漏电继电器；JD3-40F漏电继电器；JD-40FS漏电继电器；
JD3-63F漏电继电器；JD3-63FS漏电继电器；JD3-100F漏电继电器；JD3-100FS漏电继电器；
JD3-200F漏电继电器；JD3-200FS漏电继电器；JD3-250F漏电继电器；JD3-250FS漏电继电器；
JD3-320F漏电继电器；JD3-320FS漏电继电器；JD3-400F漏电继电器；JD3-400FS漏电继电器；
JD3-630F漏电继电器；JD3-630FS漏电继电器；JD3-800F漏电继电器；JD3-800FS漏电继电器；
JD3-1000F漏电继电器；JD3-1000FS漏电继电器；JD3-1500F漏电继电器；JD3-1500FS漏电继电器；
