| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：250 |
| 是否专供外贸：否 | 型号： JGL-115/5 | 额定电流：10 |
| 产品系列：JGL-2系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 有可授权的自有品牌：是 | 应用领域：***/航天 |
一、基本信息

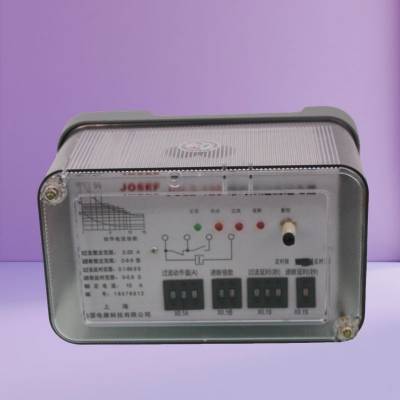

品牌：JOSEF约瑟
型号：JGL-115/5
系列：JGL-110系列反时限过流继电器
二、特点
采用集成电路和数字电路：JGL-115/5继电器采用常规集成电路和数字电路构成，其I-t延时特性符合电工学会IEC255-4标准，同时也考虑到国内电磁型（GL型）反时限过电流继电器的互换性。
配备速断出口：每个继电器都配备有低暂态超越的速断出口，当与其他类型继电器配合时，可构成不同类型的保护功能。
灵活的保护配置：采用二相式电流保护，过流保护可经选择反时限或定时限，两相的过流和速断都可以独立整定，过流和速断独立跳闸出口，并具有告警信号输出接点。
***的动作特性：通过CT二次电流经变换器形成弱电压，反时限起动电流整定，滤波，整流，滤波并自动取出大故障相电流，送入电平检测形成开放回路，特征量插入回路以形成不同类型的反时限特性曲线。
三、技术参数
额定值：
交流电流IN：1A、***、10A（JGL-115/5可能特指***额定电流）
辅助直流电压UNDC：48V±10%，110V/220V±20%
反时限起动电流：IF = 0.1IN（1～10.9），即当IN = ***时，IF整定范围为0.***～5.4***。
速动电流：IS = (2～21.8)IF，具体整定范围根据IN值计算。
反时限延时标度：K = 0.1 ～9.9。
动作时间：反时限延时参阅附录，2IS下不大于30ms，动作时间特性不超过±5%。
返回时间：反时限在15IF下，速动在10IS下为60ms。
返回系数：不小于0.9。
功耗：直流电压回路UNDC下不大于10W。
过载容量：电流回路过载容量能承受2IN下连续运行（IN=1A、***），40IN下1s。
接点容量：
断开：直流250V/0.***，=5ms±0.75ms，容量为50W；交流250V/2A，cosφ = 0.4±0.1，容量为250VA。
电压试验：
绝缘试验：不同回路间2kV，50Hz，1min；同组接点间1kV，50Hz，1min。
环境条件：
允许使用环境温度：-10℃～+40℃
储存温度：-25℃～+75℃
重量：不大于2.2kg
系列型号：
JGL-111反时限过流继电器； JGL-112反时限过流继电器；
JGL-113反时限过流继电器； JGL-114反时限过流继电器；
JGL-115反时限过流继电器； JGL-116反时限过流继电器；
JGL-117反时限过流继电器； JGL-118反时限过流继电器；
