| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：250 |
| 是否专供外贸：否 | 型号： JGL-13/Ⅱ | 额定电流：10 |
| 产品系列：JGL-2系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 主要销售地区：其他 | 主要下游平台：其他 |
| 有可授权的自有品牌：是 | 应用领域：安防设备 |
一、产品概述

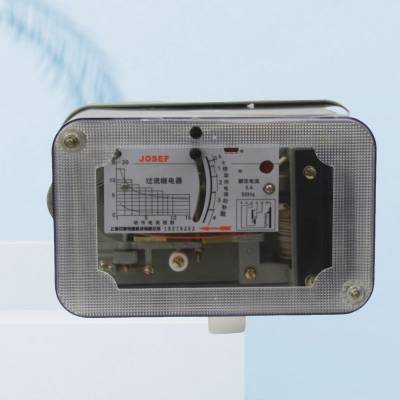

型号：JGL-13/Ⅱ
用途：主要用于电力系统交流回路过负荷或短路的保护，能在设备过负荷或短路时，按预定的时限可靠动作，发出信号或切除故障部分，保护设备及输配电系统安全。
二、技术参数
整定范围：
过流整定范围：通常为2A~9.9A，级差0.1A。
速动倍数整定范围：2倍~9.9倍，级差0.1倍。
延时时间整定范围：0.05s~9.99s，级差0.01s（定时限）；反时限延时时间整定范围则根据具体公式和需求调整。
动作时间：
速动动作时间：在1.2倍速动电流时，动作时间小于50ms。
过流定时限动作时间：在1.2倍过流电流时，动作时间不大于±1%+15ms（具体值可能因产品而异）。
返回系数：不小于0.9（也有说法为不小于0.85，具体值可能因产品批次或制造商而异）。
功耗：通常不大于5W（也有说法为额定电流时功率消耗不大于6VA或8VA，具体值可能因产品而异）。
三、产品特点
高精度整定：采用数码开关整定电流值，直观方便，改变整定值无须检验。
快速动作：动作速度快，能迅速切除故障部分。
高返回系数：返回系数高，提高了保护的灵敏度和可靠性。
低功耗：功耗低，节能环保。
多种安装方式：支持导轨安装或凸出式固定安装结构，方便用户根据实际需求进行选择。
四、工作原理
JGL-13/Ⅱ过流继电器采用CMOS集成电路进行运算和比较，将A、C两相电流信号同时输入，每相电流具有相同的整定条件。较大的一相信号进入运算处理，以决定继电器的输出动作。当电流达到过流整定值时，启动计时回路，经过流延时后驱动继电器出口；若电流很大，达到或超过速断倍数的电流整定值，则经速断延时后驱动继电器出口。
系列型号：
JGL-111反时限过流继电器； JGL-112反时限过流继电器；
JGL-113反时限过流继电器； JGL-114反时限过流继电器；
JGL-115反时限过流继电器； JGL-116反时限过流继电器；
JGL-117反时限过流继电器； JGL-118反时限过流继电器；
