价 格
订货量
￥240.00
1 - 99
￥230.00
100 - 499
￥210.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500

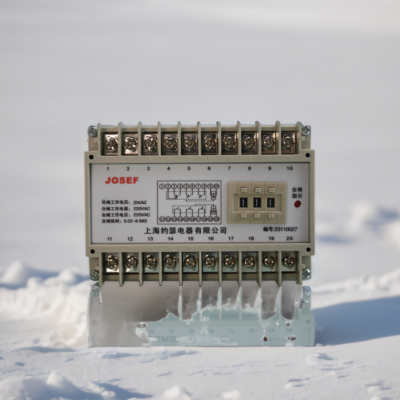

| 应用范围：延时 | 品牌：JOSEF约瑟 | 型号： JZZS-1220 |
| 额定电流：10A | 额定电压：110、220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 触点负载：250V/*** | 触点切换电流：2A |
| 触点切换电压：220V | 触点形式：两开两闭 | 线圈电源：220V |
| 应用领域：***/航天 |
产品特性
功能全面：可分别对断路器分闸（合闸）回路、控制电源进行监测，适用于各种断路器合分闸线圈。
延时输出灵活：具有信号固定延时输出及可调延时输出功能，能满足不同场景下的监测需求。
安装便捷：采用快速导轨安装结构，适合各种导轨安装，且为螺钉压接式端子，方便接线。
体积小巧：能满足抽屉柜安装要求，节省安装空间。
技术参数
额定值：额定电压为 DC220V ，在 20℃条件下，功率消耗方面，电压回路为 1.5W，电流回路为 1W。
监测回路及电流：电源监测电流为 10mA，分闸监测电流为 1.5mA，合闸监测电流为 1.5mA。
延时时间：电源监测延时时间为 15mS～1.5S，分闸监测为固定延时返回，合闸监测延时时间为 15mS～3S。
触点参数：触点形式为延时触点，开断容量在 250V 以下直流有感电路（5±0.75mS）时为 50W，在 250V 以下交流电路（Cos 0.4±0.1）时为 250VA，大电流为 ***，电寿命在上述规定的负荷条件下可达 10 万次。
性能参数：绝缘电阻≥300 MΩ；介质强度方面，继电器电路与触点间、触点组间能耐受 2000V AC 1min，断开触点间能耐受 1000V AC 1min；可选延时返回时间有≤15mS、≥0.5 S、≥0.8 S、≥1.1 S 等；动作时间≤15mS。
工作条件：温度范围为 -10℃～+50℃，相对湿度为 5%～90% RH，大气压力为 80～110Kpa，冲击稳定性为 98m/s?，强度为 980m/s?，振动频率为 10Hz～55Hz，双振幅为 1.5mm；引出端形式为螺钉压接式；重量为 150g；封装形式为塑料外壳。
应用场景
矿山工厂：可用于矿山工厂的电力控制系统中，对断路器的分闸、合闸回路及电源进行实时监测，保障电力系统的稳定运行。
石油化工：在石油化工行业的电气系统中，能够及时发现回路故障，避免因电源或回路问题导致的生产事故。
JZZS-501分闸、合闸、电源监视综合装置； JZZS-502分闸、合闸、电源监视综合装置；
JZZS-507分闸、合闸、电源监视综合装置； JZZS-503分闸、合闸、电源监视综合装置；
JZZS-504分闸、合闸、电源监视综合装置； JZZS-508分闸、合闸、电源监视综合装置；
JZZS-505分闸、合闸、电源监视综合装置； JZZS-506分闸、合闸、电源监视综合装置；
JZZS-509分闸、合闸、电源监视综合装置； JZZS-510分闸、合闸、电源监视综合装置；
