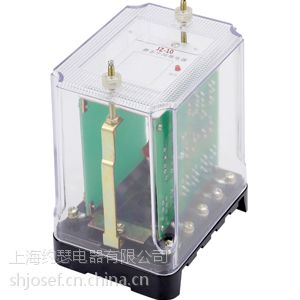

DZB-100系列带保持中间继电器
DZB-138带保持中间继电器
DZB-127带保持中间继电器
DZB-115带保持中间继电器
一、用途
DZB-100系列中间继电器（一下简称继电器）作为辅助继电器，用于直流操作回路中，以增加主保护的触点容量和数量。
DZB-115型为电流动作电压保持继电器，DZB-127型为电压动作，电流电流保持的中间继电器，DZB-138为电压动作电流保持继电器，DZB-138型阻尼绕组短接后可延时继电器
二、主要技术参数
●动作值：动作电压为30-70%额定值；动作电流不大于80%额定值。
●返回值：不小于额定值的5%。
●保持值：保持电流不大于80%；DZB-138保持电流不大于65%；保持电压不大于70%。
●动作时间：在额定值下不大于45ms。
●返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms。
●功率消耗：不大于7W。
●触点容量：在电压不超过250V，电流不超过***，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的开容量为
50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为***。
●介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分
钟试验而无绝缘击穿或闪络现象。
继电器的参数见下表
| 型号 | 额定动作值 | 额定保持值 | 保持绕组数量 | 触点数量(付) | 备注 | ||
| 电流 | 电压 | 动合 | 动断 | ||||
| DZB-115 | 0.***、1A 2A、4A、8A | 220V、110V 48V、24V | 1 | 2 | 2 | 电流电压动合动断 | |
| DZB-127 | 220V、110V 48V、24V | 1A、2A 4A、8A | 2 | 4 | 电流动作电压保持 | ||
| DZB-138 | 2 | 3 | 1 | 电压动作电流保持 | |||
三、内部接线图及外引接线图(正视图)
四、外形及开孔尺寸
DZB-100采用BK-1壳体，见253页附图4。
