| 应用范围：中间 | 品牌：上海约瑟 | 型号：ZJ2-4 |
| 额定电流：*** | 额定电压：220V | 产品系列：DHC2-3 |
ZJ2中间继电器
ZJ2-4中间继电器
ZJ2-3中间继电器
ZJ2-2中间继电器
ZJ2-1中间继电器

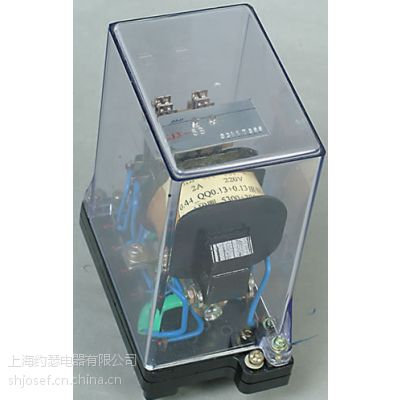

ZJ2-1继电器中间继电器的详细资料
一、用途
ZJ1、ZJ2系列中间继电器均是根据电磁原理设计制造的，作为辅助元件用于直流电路中，其中ZJ1-1型继电器适用于要求电流动作和电压保持的控制回路中；ZJ1-2型继电器适用于要求有电压动作和电流保持的控制回路中。ZJ2系列作为扩大主保护继电器的控制范围或提高触点容量之用。
二、主要技术数据
1． 继电器的型号及规格见下表1
2． 电器动作值
ZJ1-1型继电器，当电压绕组两端无电压时，动作电流不大于额定电流。
ZJ1-2型继电器，当两电流绕组无电流及电压绕组处在冷态时，动作电压不大于70%额定电压。
ZJ2系列继电器的动作值为30%~70%额定电压值时，应可靠动作。
3． 继电器的保持值 13585783008 黄月华 上海帅淇自动化控制有限公司
ZJ1-1型继电器，当电流绕组无电流时，保持电流不大于70%额定电压。
ZJ1-2型继电器，当电压绕组无电压时，保持电流（指两个电流绕组中任一个）不大于80%额定电流。
4． 继电器的返回值
ZJ1-1型继电器，当电压绕组无电压时，返回电流不小于3%额定电流。
ZJ1-2型继电器，当电流绕组无电流时，返回电压不大于3%额定电压。
ZJ2系列继电器的返回值应不小于额定电压的3%。
5． 继电器的动作时间
ZJ1-1型继电器，自加额定电流于电流绕组的瞬间起，到动合触点闭合时止，动作时间不大于0.05S。
ZJ1-2型继电器，自加额定电压于电压绕组的瞬间起，到动合触点闭合时止，动作时间不大于0.03S。
ZJ2系列继电器的输入激励量为额定值时，动作时间不大于0.05S。
6． 继电器的返回时间
当输入激励量由额定值降至零时，返回时间应不大于0.06S。
7． 电压绕组的耐受电压
ZJ1-1型继电器，电压绕组长期耐受110%额定电压，当周围环境温度为+40℃时，温升不超过60℃。
ZJ1-2型继电器，加110%额定电压于电压绕组允许20S。
8． 电流绕组允许通过的电流
ZJ1-1型继电器，3倍额定电流3S。
ZJ1-2型继电器，1.25倍额定电流10S。
9． 功率消耗
在额定电压下电压绕组的功率消耗：ZJ1-1型不大于4W。
ZJ1-2型不大于20W。
在额定电流下，电流绕组的功率消耗：ZJ1-1型不大于6W。
ZJ1-2型不大于3W。
ZJ2系列在额定电压下不大于6W。
10．触点容量应符合表3规定
触点允许长期通过电流为***。
11．外形尺寸：111×66×115
12．继电器重量：不大于0.7kg。
