| 产品特性：JOSEF | 品牌：JOSEF约瑟 | 应用范围：发电厂 |
| 额定电压：220V | 是否专供外贸：否 | 型号：JDRD-1100 |
| 额定电流：2A | 产品系列： JDRD-1000 系列 | 触点负载：40W |
| 3C额定电压范围：36V以下 | 触点形式：一常开 | 触点切换电压：220VAC |
| 有可授权的自有品牌：否 | 应用领域：五金工具 |
触点参数

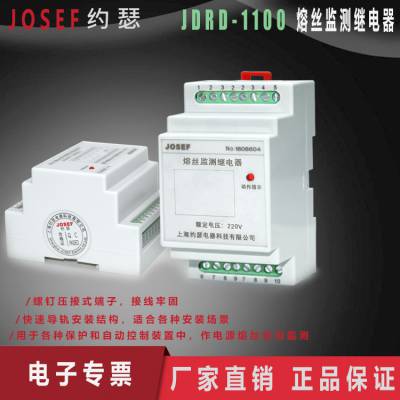

JDRD-1000系列 熔丝监测继电器（电源回路监测）
系列型号：
JDRD-1100熔丝监测继电器;
JDRD-1010熔丝监测继电器;
JDRD-1001熔丝监测继电器;
JDRD-1200熔丝监测继电器;
JDRD-1020熔丝监测继电器;
JDRD-1002熔丝监测继电器;
用途及特点
■ JDRD-1000 熔丝监测继电器主要用于各种保护和自动控制装置
中，作为电源熔丝运行状态的监测继电器。
■ 交直流两用
■ 快速导轨安装结构，适合各种导轨安装。
■ 螺钉压接式端子。
■ 外形尺寸：50×85×73
额定值
电压型 DC/AC 动作值 返回值 功率消耗
110V
DC ≤75%
AC ≤85%
（额定值）
≥5%
（额定值）
2W
220V
注：上述参数为 20℃条件下测试。
触点参数
触点形式 见端子图
开断容量
250V 以下直流有感电路(5±0.75mS) 50W
250V 以下交流电路（Cos 0.4±0.1） 250VA
电流 ***
电寿命 触点电路在上述规定的负荷条件下 10 万次
工作条件
温度范围 -10℃～+50℃
相对湿度 5%～90% RH
大气压力 80～110Kpa
冲击
稳定性 98m/s
2
强度 980m/s
2
振动 10Hz～55Hz 1.5mm 双振幅
引出端形式 螺钉压接式
重量 125g
封装形式 塑料外壳
性能 参数
绝缘电阻 ≥300 MΩ
介质强度
继电器电路与触点间 2000V AC 1min
触点组间 2000V AC 1min
断开触点间 1000V AC 1min
动作时间 额定值条件下 ≤15mS
返回时间 额定值条件下
① ≤15mS 、② ≥ 0.6 S
③ ≥ 0.8 S 、④ ≥ 1.1 S
型号说明
JD RD S－ 1 000/ 1～4/ XXX
型号
继电器（熔丝）
延时型（固定）
系列号
触点形式（动合、动断、转换）
返回延时 ： ①≤15mS、②≥ 0.6S、③≥0.8S、④≥1.1S
额定值
上海约瑟电器继电器事业部
