| 品牌：JOSEF约瑟 | 应用范围：中间 | 额定电压：110~220V |
| 是否专供外贸：否 | 型号：HBBZS系列 | 额定电流：2A |
| 触点负载：250V/2A | 触点形式：二开二闭无转换 | 线圈电源：220V |
| 最小包装数：1 | 应用领域：电工电气 |

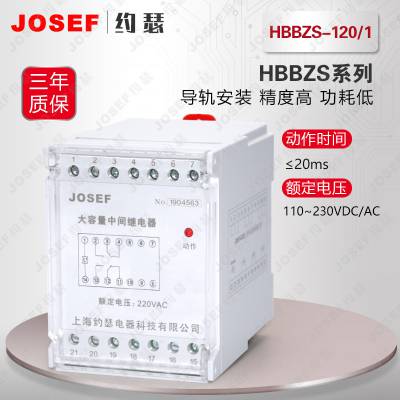

HBBZS系列端子排型大内阻低电流启动中间继电器
系列型号：
HBBZS-120/1大内阻低电流启动中间继电器；HBBZS-120/2大内阻低电流启动中间继电器；HBBZS-120/3大内阻低电流启动中间继电器；
HBBZS-120S/1大内阻低电流启动中间继电器；HBBZS-120S/2大内阻低电流启动中间继电器；HBBZS-120S/3大内阻低电流启动中间继电器；
HBBZS-120/1大内阻低电流启动中间继电器；HBBZS-120/2大内阻低电流启动中间继电器；HBBZS-120/3大内阻低电流启动中间继电器；
HBBZS-120S/1大内阻低电流启动中间继电器；HBBZS-120S/2大内阻低电流启动中间继电器；HBBZS-120S/3大内阻低电流启动中间继电器；
HBBZS-400/1大内阻低电流启动中间继电器；HBBZS-400/2大内阻低电流启动中间继电器；HBBZS-400/3大内阻低电流启动中间继电器；
HBBZS-400S/1大内阻低电流启动中间继电器；HBBZS-400S/2大内阻低电流启动中间继电器；HBBZS-400S/3大内阻低电流启动中间继电器；
HBBZS-600/1大内阻低电流启动中间继电器；HBBZS-600/2大内阻低电流启动中间继电器；HBBZS-600/3大内阻低电流启动中间继电器；
HBBZS-600S/1大内阻低电流启动中间继电器；HBBZS-600S/2大内阻低电流启动中间继电器；HBBZS-600S/3大内阻低电流启动中间继电器；
HBBZS-004/1大内阻低电流启动中间继电器；HBBZS-004/2大内阻低电流启动中间继电器；HBBZS-004/3大内阻低电流启动中间继电器；
HBBZS-004S/1大内阻低电流启动中间继电器；HBBZS-004S/2大内阻低电流启动中间继电器；HBBZS-004S/3大内阻低电流启动中间继电器；
HBBZS-006/1大内阻低电流启动中间继电器；HBBZS-006/2大内阻低电流启动中间继电器；HBBZS-006/3大内阻低电流启动中间继电器；
HBBZS-006S/1大内阻低电流启动中间继电器；HBBZS-006S/2大内阻低电流启动中间继电器；HBBZS-006S/3大内阻低电流启动中间继电器；
HBBZS-202/1大内阻低电流启动中间继电器；HBBZS-202/2大内阻低电流启动中间继电器；HBBZS-202/3大内阻低电流启动中间继电器；
HBBZS-202S/1大内阻低电流启动中间继电器；HBBZS-202S/2大内阻低电流启动中间继电器；HBBZS-202S/3大内阻低电流启动中间继电器；
HBBZS-204/1大内阻低电流启动中间继电器；HBBZS-204/2大内阻低电流启动中间继电器；HBBZS-204/3大内阻低电流启动中间继电器；
HBBZS-204S/1大内阻低电流启动中间继电器；HBBZS-204S/2大内阻低电流启动中间继电器；HBBZS-204S/3大内阻低电流启动中间继电器；
HBBZS-222/1大内阻低电流启动中间继电器；HBBZS-222/2大内阻低电流启动中间继电器；HBBZS-222/3大内阻低电流启动中间继电器；
HBBZS-222S/1大内阻低电流启动中间继电器；HBBZS-222S/2大内阻低电流启动中间继电器；HBBZS-222S/3大内阻低电流启动中间继电器；
HBBZS-402/1大内阻低电流启动中间继电器；HBBZS-402/2大内阻低电流启动中间继电器；HBBZS-402/3大内阻低电流启动中间继电器；
HBBZS-402S/1大内阻低电流启动中间继电器；HBBZS-402S/2大内阻低电流启动中间继电器；HBBZS-402S/3大内阻低电流启动中间继电器；
HBBZS-404/1大内阻低电流启动中间继电器；HBBZS-404/2大内阻低电流启动中间继电器；HBBZS-404/3大内阻低电流启动中间继电器；
HBBZS-404S/1大内阻低电流启动中间继电器；HBBZS-404S/2大内阻低电流启动中间继电器；HBBZS-404S/3大内阻低电流启动中间继电器；
HBBZS-800/1大内阻低电流启动中间继电器；HBBZS-800/2大内阻低电流启动中间继电器；HBBZS-800/3大内阻低电流启动中间继电器；
HBBZS-800S/1大内阻低电流启动中间继电器；HBBZS-800S/2大内阻低电流启动中间继电器；HBBZS-800S/3大内阻低电流启动中间继电器；
HBBZS-008/1大内阻低电流启动中间继电器；HBBZS-008/2大内阻低电流启动中间继电器；HBBZS-008/3大内阻低电流启动中间继电器；
HBBZS-008S/1大内阻低电流启动中间继电器；HBBZS-008S/2大内阻低电流启动中间继电器；HBBZS-008S/3大内阻低电流启动中间继电器；
1 应用
HBBZS系列大内阻低电流启动中间继电器主要应用于开关跳、合位监视、电源监视回路中，特别适合于新式的电子式开关回路，
具备启动电流小、启动线圈内阻大、交直流通用的工作电压的特点，采用导轨式安装方式，体积小巧，节省空间。
2 产品型号
3 主要性能
3.1 元件采用进口密封型继电器，防潮、防尘、不断线、可靠性高。
3.2 继电器启动电流小(<1mA)，启动线圈内阻大(200K0 ~ 500KQ )。
3.3产品系列中包含两种规格;
(1)带S的继电器，是指继电器具有延时返回功能，即继电器的电源或启动线圈失电后，继电器延时返回。
(2)不带S的继电器，瞬时动作，电源断开后立刻返回。
3.4 继电器电气机械寿命长。
3.5触点容量大，触点接触电阻小。
3.6 绝缘耐压水平高。
4 技术条件
环境基准条件、正常使用条件
环境温度20°C+2°C；环境温度-10°C ~ +50°C；相对湿度45%~ 75%
环境相对湿度不大于90%；大气压力86~ 106KPa；大气压力80~ 110KPa
★储存和运输过程中极限温度: -25°C~+70°C
★使用地点的海拔高度:不大于2500米。
★使用环境的周围介质无爆炸危险:不含有腐蚀性气体:所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
5 特性参数
5.1启动电流:<1 mA启动线圈内阻: 200KΩ ~ 500KΩ
5.2延时时间范围:
整定公式: t= K*()+20ms，级差为K秒，括号中为整定数值。整定为0时，延时20ms。
K=0.1s,t延时范围为100ms~ 900ms K=0.2s, t延时范围为200ms~ 1800ms
K=0.3s,t延时范围为300ms~ 2700ms K=0.4s, t延时范围为400ms ~3600ms
K=0.5s,t延时范围为500ms ~4500ms
5.3大功耗:额定工作电源下不大于1.5W。
5.4触点大容量:
触点容许电压: 250V(DC);触点容许大容量: 60W(DC); .
切断负载能力:直流250V以下，负载60W;交流250V以下，负载500VA: 允许长期接通电流: 2A。
5.5绝缘电阻:用1000V摇表测量各引出端子对端子导轨之间的绝缘电阻不小于10MΩ。
5.6绝缘耐压:各引出端子连在-起对外露的非带电金属部分或外壳之间能承受工频电压2000V，同组触点间能承受工频电压1000V，
历时一分钟无绝缘击穿或飞弧现象。
5.7电气寿命:触点在额定负荷下为104次。
5.8机械寿命:触点在空载状态下为一亿次以上。
端子接线图、外形尺寸图
