| 产品特性：过电压保护 | 品牌：JOSEF约瑟 | 应用范围：电压 |
| 额定电压：100~110V | 是否专供外贸：否 | 型号：HBLDY-1301/D |
| 额定电流：2A | 触点负载：250V *** | 触点形式：二开二闭 |
| 线圈电源：220V | 最小包装数：1 | 触点切换电压：100V |
| 应用领域：电工电气 |

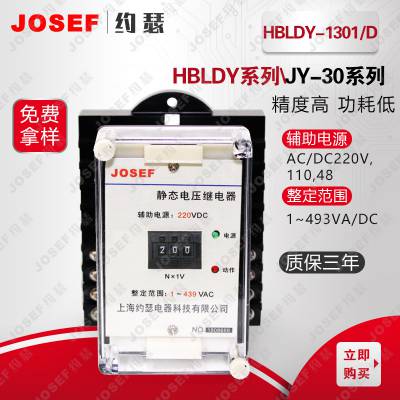

HBLDY-130型静态零序过电压继电器 系列型号：
HBLDY-1301/D静态零序过电压继电器；HBLDY-1301/A静态零序过电压继电器；
HBLDY-1302/D静态零序过电压继电器；HBLDY-1302/A静态零序过电压继电器；
应用范围
HBLDY-130型静态零序过电压继电器用作线路和电力设备的零序过电压保护，特别是150HZ三次谐波大的场合运行更稳定，动作值精度高。
型号含义
工作原理及主要性能
HBLDY-1301/D静态零序过电压继电器的主要构成元件是集成运算放大器。集成运算放大器具有大于104的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护的器件。交流电压经交流变换器变换为本继电器所需要的交流电压;再经150HZ带阻滤波器和50HZ带通滤波器滤去50HZ
以外(主要为150HZ)的谐波;然后通过整流、滤波变成直流电压送入整定回路;整定回路靠改变运算放大器的放大倍数来改变整定值;整定回路的输出
电压U,再送入电平检测器与比较电压U。进行比较;然后通过驱动，作用于出口继电器J。在正常运行情况下U2 动合触点1-3、7-19断开，动断触点3-17、5-7闭合;在故障情况下U2≥Ug,继电器J动作，动合触点1-3、7-19闭合，动断触点3-17、5-7断开 ★采用进口集成电路和元器件构成。具有原理超前、工作稳定、可靠性高、动作值精度高、离散值小、整定范围大、动作和返回速度快、 返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。 ★保护整定值采用继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观，方便。调试简单、方便，在现场除进行定值整定外无需调节。 技术条件、环境基准条件、正常使用条件 环境温度20+2°C；环境温度-10°C~+50°C；相对湿度45%~75% 环境相对湿度不大于90%；大气压力86~ 106KPa；80~ 110KPa ★储存和运输过程中极限温度: -25C~ +70C;使用地点的海拔高度:不大于2500米; 使用环境的周围介质无爆炸危险;不含有腐蚀性气体; 所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。 ★可靠的供电电源。 额定参数 额定交流电压: 100V; 100/√3V 额定频率: 50HZ ( 60HZ请标明) 辅助电源额定电压: 220VDC、110VDC、48VDC 110VAC、220VAC、240VAC、380VAC“其他参数可订做“ 4.2辅助供电电源电压允许波动范围: 0.8~ 1.15倍额定电压。 4.3大功耗:在***下不大于0.5VA; 1A下不大于0.2VA。 辅助电源: 220VDC时不大于6W; 220VAC时不大于10VA。 4.4触点大容量: 切断负载能力:直流250V以下，τ =5ms，感性负载50W,阻性负150W; 交流250V以下，负载1200VA; 允许长期接通电流: ***。 4.5交流回路过载能力: 2倍额定电流下可连续工作; 10倍 额定电流下可允许工作10S; 40倍额定电流下允许工作1S。 4.6绝缘电阻:继电器各导电端子连在-起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻应不小于300MΩ。 4.7绝缘耐压:各引出端子连在一起对外露的非带电金属部分或外壳之间能承受工频电压2KV，同组触点间能承受工频电压1KV， 历时1分钟无绝缘击穿或飞弧现象。 4.8抗干扰性能:符合DL478- 92《静态继电保护及安全自动装置通用技术条件》标准。 4.9电气寿命:触点在额定负荷下为104次。 4.10机械寿命:触点在空载状态下为300万次。 端子接线图、外形尺寸和开孔尺寸见附图 订货须知： 订货时须注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量等要求 上海约瑟继电器事业部.
