| 产品特性：集成电路 | 应用范围：电压 | 品牌：JOSEF约瑟 |
| 型号：HBDT-13A/1 | 额定电流：2A | 额定电压：110~380V |
| 是否专供外贸：否 | 3C额定电压范围：36V-交流1000V | 触点负载：250V*** |
| 触点切换电压：220V | 触点形式：一开一闭 | 线圈电源：110~380V |
| 最小包装数：1 | 应用领域：电工电气 | 系列：HBDT系列 |

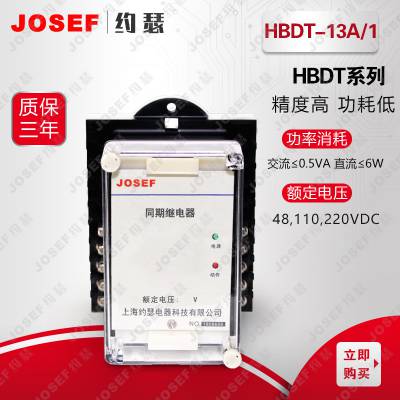

HBDT静态型同期继电器 系列型号：
HBDT-13A/1静态型同期继电器；HBDT-23A/1静态型同期继电器；HBDT-14A/1静态型同期继电器；
HBDT-24A/1静态型同期继电器；HBDT-13A/2静态型同期继电器；HBDT-23A/2静态型同期继电器；
HBDT-14A/2静态型同期继电器；HBDT-24A/2静态型同期继电器；HBDT-13A/3静态型同期继电器；
HBDT-23A/3静态型同期继电器；HBDT-14A/3静态型同期继电器；HBDT-24A/3静态型同期继电器；
HBDT-13A/4静态型同期继电器；HBDT-23A/4静态型同期继电器；HBDT-14A/4静态型同期继电器；
HBDT-24A/4静态型同期继电器；HBDT-13A/5静态型同期继电器；HBDT-23A/5静态型同期继电器；
HBDT-14A/5静态型同期继电器；HBDT-24A/5静态型同期继电器；HBDT-13Q/1静态型同期继电器；
HBDT-23Q/1静态型同期继电器；HBDT-14Q/1静态型同期继电器；HBDT-24Q/1静态型同期继电器；
HBDT-13Q/2静态型同期继电器；HBDT-23Q/2静态型同期继电器；HBDT-14Q/2静态型同期继电器；
HBDT-24Q/2静态型同期继电器；HBDT-13Q/3静态型同期继电器；HBDT-23Q/3静态型同期继电器；
HBDT-14Q/3静态型同期继电器；HBDT-24Q/3静态型同期继电器；HBDT-13Q/4静态型同期继电器；
HBDT-23Q/4静态型同期继电器；HBDT-14Q/4静态型同期继电器；HBDT-24Q/4静态型同期继电器；
HBDT-13Q/5静态型同期继电器；HBDT-23Q/5静态型同期继电器；HBDT-14Q/5静态型同期继电器；
HBDT-24Q/5静态型同期继电器；
1应用范围
HBDT系列静态型同期继电器，用于发电厂中双端供电线路的自动重合闸和备用电源自投装置中,以检查线路电压与母线电压的相位差和幅值差。
2产品型号
选型举例: HBDT-13A/2，交流输入100VAC，压差士10V，嵌入式板后接线，辅助电源220VDC。
3)主要性能
1 )采用进口集成电路和元器件构成，具有原理超前、工作稳定、可靠性高、动作值精度高、 离散值小、整定范围大、
动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。
2)通过继电器面板上的拨轮开关可准确整定相位角差△中，并标明整定公式，整定直观、使用方便。
3)继电器调试简单、方便，在现场无需调节。
4)采用电磁型通用继电器外壳，便于与JT和DT-1电磁型继电器的更新换代。
5)电源输入端引入磁环，继电器运行更稳定，可靠。
4工作原理
1 )相位比较回路母线电压U,和线路电压0,分别经交流变换器变换成本继电器所需的交流电压;经50HZ带通滤去
50HZ以外的谐波;经方波形成回路，Uw形成为M方波，0,形成为X方波; M方波和X方波再经与门1进行相位比较。
相位比较采用数字电路，晶振经分频至计数器的时钟端CL。当U和U为正半周时，相应的M方波和X方波为“1”态。
当M方波和X方波均为“1” 态时，与门1输出“1” 态，计数器控制门Kb置“1"，计数器计数。
设U和U，均为正半周的角度为中，则U,和U的相位差△中=180° 中，所以比较U，和U,同时为正半周的角度中，即可比较相位差O中。
因一定的相角中对应于一定的时间t或频率f，所以可用计数器计算相角中。当0中> 180° -中Z(中<中Z)时，计数器输出“0”态。
当0中≤180° -中Z (中≥φZ)时，计数器输出“1”态。中Z表示U,和U,均为正半周的整定角。
2)压差比较回路
3)继电器出口回路
5技术条件；环境基准条件；正常使用条件；
环境温度20+2°C；环境温度-10°C~+50°C；相对湿度45% ~ 75%环境相对湿度不大于90%；大气压力86~ 106KPa；80~ 110KPa；
★储存和运输过程中的极限温度: -25°C ~ +70°C; 使用地点的海拔高度:不大于2500米; 使用环境的周围介质无爆炸危险，
不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
★可靠的供电电源。 额定频率: 50HZ ( 60HZ请注明)
6特性参数
★按继电器面板上的公式用拨轮开关进行动作值整定，拨轮开关数字不大于900。
相位角整定公式:中=180° -2[10*口+口+0.1*口1°
★电压压差出厂默认按10% Un进行整定，如有其它压差值要求，需在订货时提出。
1)动作时间和返回时间:在电压差UB为0，相位差为O中Z/1.5情况下测试，
动作时间不大于50mS,返回时间不大于20mS。
2)直流电源电压 允许波动范围: 0.8~1.15倍额定电压
3)大功耗 交流电压回路: 100V情况下UM和UX各回路不大于0.5VA。
直流回路:在直流额定电压为220V情况下，不大于7W。
4)触点容量:
切断负载能力:直流250V以下，τ =5ms，感性负载50W,阻性负载150W;交流250V以下，负载1200VA;允许长期接通电流: ***。
5)交流电压回路过载能力: 1.2倍额定电压下可连续工作
6)绝缘电阻:继电器各导电端子连在一起对外露的非带电金属部分或外壳之间，用开路电压500V的兆欧表测量其绝缘电阻应不小于300MΩ。
7)绝缘耐压:各引出端子连在-起对外露的非带电金属部分或外壳之间能承受工频电压2KV，同组触点
间能承受工频电压1KV，历时1分钟无绝缘击穿或飞弧现象。
8)抗干扰性能: 符合DL478-92《静态继电保护及安全自动装置通用技术条件》标准。
9)电气寿命:触点在额定负荷下为104次。
10)机械寿命:触点在空载状态下为300万次。
7)背视接线图、端子接线图、外形尺寸和开孔尺寸
订货须知：
定货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量等要求。
