| 产品特性：JOSEF约瑟 | 品牌：上海约瑟 | 应用范围：电磁双位置继电器 |
| 额定电压：220V | 是否专供外贸：否 | 型号：DLS-34A |
| 额定电流：1 | 产品系列：DLS-30系列双位置继电器 | 3C额定电压范围：36V以下 |
| 触点形式：二开二闭二转换 | 触点切换电流：1 | 线圈电源：220 |
| 最小包装数：1 | 触点切换电压：220 | 触点负载：250V1A |
| 防护特征：IP55 | 应用领域：机械设备 |
系列型号：
DLS-31A双位置继电器;
DLS-32A双位置继电器;
DLS-33A双位置继电器
DLS-34A双位置继电器;
DLS-3***双位置继电器;
一、产品概述

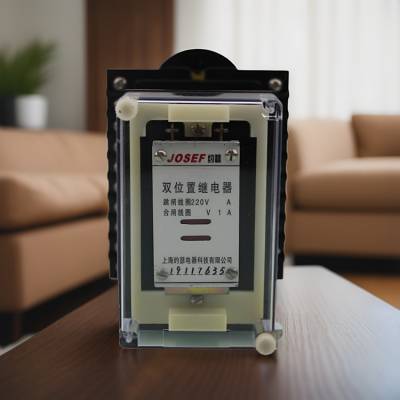

型号：DLS-34A
类型：双位置继电器
主要用途：用于各种保护装置中，以实现机械闭锁和位置指示
二、产品特点
结构组成：DLS-34A双位置继电器由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。滑块机构由两个滑块及拉簧组成，通过电磁机构的激励和去激励来控制滑块和触点的位置。
工作原理：当其中一个电磁机构被激励时，其电磁线圈产生电磁力矩，吸合衔铁，衔铁带动互锁滑块机构。当去掉激励量时，由于互锁机构的作用，使得衔铁保持在一个位置上，同时带动触点系统保持在相应的位置上。当另一个电磁机构被激励时，衔铁和触点系统会保持在另一个位置上。两个电磁机构不能同时施加激励量。
位置指示：继电器内部设有位置指示器，通过绿牌和红牌分别表示跳闸位置和合闸位置，便于操作人员观察和判断继电器的状态。
三、技术参数
额定电压：220VDC（跳闸线圈和合闸线圈均为220V）
额定电流：跳闸线圈和合闸线圈均为1A
接线方式：板前接线带底座
动作值：电压绕组的动作值不大于额定电压值的70%，电流绕组的动作值不大于额定电流值的90%。
功率消耗：当输入激励量为额定值时，产品中每个绕组的功率消耗不大于12W。
介质强度：产品各导电电路连在一起对外露的非带电金属零件或外壳之间，以及线圈电路对触点电路之间，应能承受2kV（有效值），50Hz的交流试验电压历时1min的试验，而无绝缘击穿或闪络现象。
触点性能：产品触点应能断开电压不超过250V，电流不超过1A，容量为50W的直流有感负荷电路（时间常数为5±75ms），或电压不超过250V，电流不超过3A，容量为250VA的交流电路（功率因数为0.4±0.1）5000次。产品的机械寿命为10000次。
四、应用与安装
应用领域：DLS-34A双位置继电器广泛应用于电力系统中的保护装置，如断路器、隔离开关等设备的控制回路中，实现机械闭锁和位置指示功能。
安装方式：继电器通常采用底板固定式安装，具体安装方式和开孔尺寸需根据产品说明书和现场实际情况确定。
五、注意事项
在使用DLS-34A双位置继电器时，应确保电源电压与继电器额定电压相匹配，以避免损坏继电器或影响其性能。
在进行接线和安装时，应严格按照产品说明书和接线图进行操作，确保接线正确、牢固可靠。
定期对继电器进行检查和维护，确保其处于良好的工作状态。如发现继电器有损坏或性能下降的迹象，应及时更换。
综上所述，DLS-34A双位置继电器是一种性能优良、结构紧凑、可靠性高的电力控制设备，在电力系统中发挥着重要作用。
