价 格
订货量
￥280.00
1 - 99
￥260.00
100 - 499
￥240.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：250V |
| 是否专供外贸：否 | 型号：RSL-15 | 额定电流：10A |
| 产品系列：JSL系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 有可授权的自有品牌：是 | 应用领域：机械设备 |

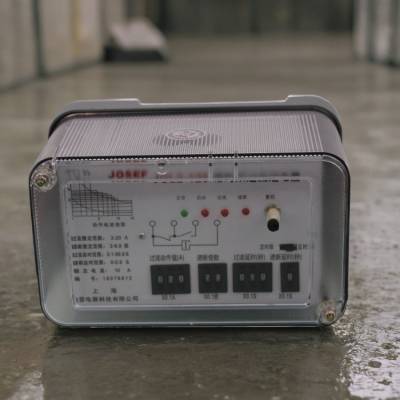

一、产品概述
类型：集成电路静态继电器
特点：采用数码开关整定电流值，直观方便；改变整定值无须检验；精度高、功耗小、动作时间快、返回系数高。
结构：与GL系列过流继电器相似
二、技术参数
整定范围：
起动电流整定范围：2.0~20A，级差为0.1A。
电流速动倍数整定范围：2~9.9倍，级差为0.1倍。
延时时间整定范围：0.05s~9.99s，级差0.01s。
动作特性：
速动动作时间：继电器任一整***上，在1.2倍速动电流时的动作时间不大于50ms。
返回系数：不小于0.9。
功率消耗：额定电流时功率消耗不大于6VA。
触点容量：
接通容量：在直流电压不超过250V时，产品主触点连续接通电流为10A。
断开容量：在电压不超过250V的感性负荷回路中（L/R=5ms），产品分断容量为50W。
过载能力：继电器的触点能可靠地断开1.5倍规定容量的电流5次，且触点的性能仍符合技术标准的要求。
介质强度和绝缘电阻：
介质强度：继电器同一组触点断开时，能承受工频1kV电压，历时1min；无电气联系的各导电部分之间，能承受工频2kV电压，历时1min；所有导电部分对安装架之间，能承受工频2kV电压，历时1min试验，应无绝缘击穿或闪络现象。
绝缘电阻：在标准试验大气条件下，继电器各导电端子与外露的非带电金属部分或外壳之间，用开路电压为500V兆欧表测量其绝缘电阻应不小于20MΩ。
工作寿命：继电器在规定的负荷下为80000次，平均无故障率时间为8万小时。
三、使用环境
环境温度：-10℃～+50℃
相对湿度：不大于90%
周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。
四、整定方法和使用注意事项
起动电流整定：起动电流整定开关为最左一组拨码开关（共两个），左面一个表示1A，右面一个表示0.1A。例如，若其值为5和6，则其整定值为5.6A。注意其范围为无辅助电源产品2.0~9.9A，级差是0.1A。
延时整定：延时整定选择开关为最右一组拨码开关，用来选择延时时间，其倍率为0.01。例如，若其值为777，则延时时间为7.77S。
速动倍率整定：速动倍数选择开关为中间一组拨码开关，其范围2~9.9，拨码左边一个表示1.0级，右边一个表示0.1级。例如，当其值为30时则为3倍。若设定电流为2.6A，速动电流为3倍，则当电流达到3×2.6=7.8A时，会不经延时而直接动作。
使用注意事项：
无辅助电源产品测试时，应确保变压器的次级匝数与电流互感器的次数匝数相当，以避免阻抗不匹配产生较大误差。
测试速动的动作速度和延时时间时，需注意继电器内部工作电源的建立时间对测量结果的影响。
继电器的动作指示灯在速断出口和延时出口后会保持动作记录，需手动复归。
