应用范围:电压 | 品牌:上海约瑟 | 型号: DY-34/60C |
额定电流:3A | 额定电压:220V | 是否专供外贸:否 |
3C额定电压范围:36V以下 | 产品系列:DY-30系列 | 触点负载:250V3A |
触点切换电流:3A | 触点切换电压:250V | 防护特征: |
线圈电源: | 最小包装数:1 | 种类:电压继电器 |
应用领域:安防设备 |
产品概述

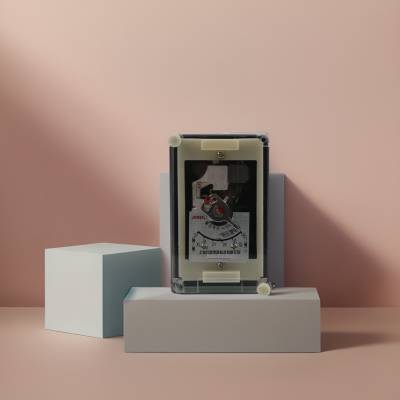

型号:DY-34/60C
类型:电压继电器
接线方式:板前接线带座
主要用途:用于继电保护线路中,作为过电压保护或低电压闭锁的动作元件
技术特点
电磁式瞬时动作:该继电器系电磁式,具有瞬时动作特性,磁系统包含两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,从而改变继电器的整定范围。
刻度值及额定值:继电器的刻度值及额定值是在线圈并联时测定的(以V为单位)。用户可以通过转动刻度盘上的指针,改变游丝的反作用力矩,进而调整继电器的动作值。
动作与返回特性:
对于过电压继电器,当电压升至整定值或大于整定值时,继电器动作,动合触点闭合,动断触点断开。当电压降低到0.8倍整定值时,继电器返回,动合触点断开,动断触点闭合。
对于低电压继电器,当电压降低到整定电压时,继电器动作,动合触点断开,动断触点闭合。
高精度与稳定性:DY-34/60C电压继电器具有高精度和长期热稳定性(具有内附串联电容),确保在复杂多变的电路环境中保持稳定的性能。
应用与安装
应用范围:该继电器广泛应用于各种需要电压保护的电路系统中,如电力系统、工业自动化控制等。
安装要求:继电器在安装前需检查有无在运输中产生的损坏,如动片碰到磁板、游丝各圈相碰等。安装时应确保接线正确、牢固可靠,并遵循产品说明书中的指导。
维护与保养
定期检查:定期对继电器进行检查,包括接线是否松动、触点是否磨损等,以确保其处于良好的工作状态。
清洁保养:在清洁继电器时,不宜使用砂纸或其他粗糙材料清洁触点,而应使用锋利的刀刃或清洁的细磨石进行清洁,并用清洁的、柔软的布片擦干净。
