| 产品特性：控制系统 | 品牌：JOSEF约瑟 | 应用范围：中间 |
| 额定电压：220V | 是否专供外贸：否 | 型号：DZJ-203 |
| 额定电流：10A | 触点负载：40W | 触点形式：一开一闭 |
系列型号：
DZJ-201中间继电器；DZJ-202中间继电器；
DZJ-203中间继电器；DZJ-204中间继电器；
DZJ-205中间继电器；DZJ-206中间继电器；
DZJ-207中间继电器；DZJ-208中间继电器；
DZJ-209中间继电器；DZJ-210中间继电器；
DZJ-211中间继电器；DZJ-212中间继电器；
DZJ-213中间继电器；DZJ-214中间继电器；
DZJ-215中间继电器；DZJ-216中间继电器；
DZJ-217中间继电器；DZJ-218中间继电器；
DZJ-219中间继电器；DZJ-220中间继电器；
DZJ-221中间继电器；DZJ-222中间继电器；
一、基本概述

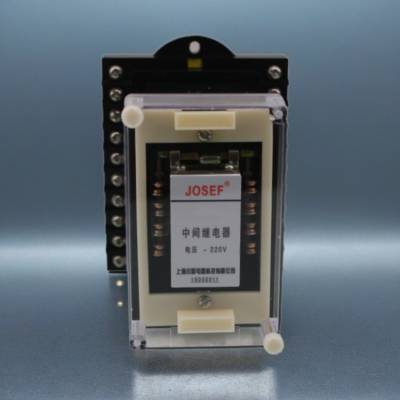

DZJ-203中间继电器属于交流型中间继电器（DZJ系列），主要用于交直流操作的各种保护和自动控制装置中，以增加触点的数量及容量。其型号中的“DZJ”代表交流型中间继电器，而“203”则是该系列中的一个具体型号。
二、结构特点
电磁式继电器：DZJ-203为阀型电磁式继电器，其线圈装在“П”型导磁体上，导磁体上面有一个活动衔铁，导磁体两侧装有两排接触系统。
触点系统：接触系统由几个触点组构成，当中间继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被控制的电路。
三、技术参数
动作值：继电器动作电压为额定电压的30%～70%。
保持值：保持电压不大于额定保持电压的70%，保持电流不大于额定保持电流的80%。
返回值：不小于额定值的5%。
介质强度：DZJ-203各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2kV（有效值）、50Hz的交流试验电压，历时1min的试验，而无绝缘击穿或闪络现象。
热性能：当环境温度为40℃时，电压绕组长期耐受110%额定电压，温升不大于65℃；电流绕组能耐受3倍额定电流，历时5s。
触点断开容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A，继电器主触点的断开容量为50W；在交流（cosφ=0.4）回路，U≤250V，I≤3A为250VA。
触点的接通能力：主触点长期允许通过电流为***，信号触点长期允许通过电流3A。
四、应用场景
DZJ-203中间继电器广泛应用于电力系统、工业自动化控制、电力设备的保护和自动控制等领域。它能够在控制电路中传递中间信号，实现电路的切换、保护和控制功能。
五、使用注意事项
在使用继电器前，应检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动。
接线时应注意极性，确保接线正确无误。
继电器应放置在干燥、通风、避光、防尘的环境中，避免过载或短路情况的发生。
定期检查继电器的工作状态，及时发现和解决故障问题。
综上所述，DZJ-203中间继电器是一种性能稳定、功能强大的电器元件，在电力系统和工业自动化控制中发挥着重要作用。
