| 产品特性：控制系统 | 应用范围：中间 | 品牌：JOSEF约瑟 |
| 型号：DZK-111Q | 额定电流：*** | 额定电压：220V |
| 是否专供外贸：否 | 3C额定电压范围：36V以下 | 产品系列：DHC2-3 |
系列型号：
DZK-144中间继电器，DZK-141中间继电器，
DZK-134中间继电器，DZK-124中间继电器，
DZK-121中间继电器，DZK-114中间继电器，
DZK-111中间继电器，
一、基本参数

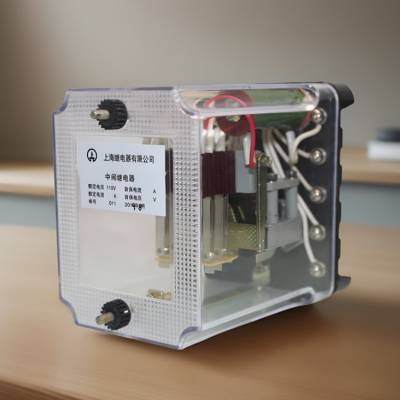

型号：DZK-111Q
额定电压：AC220V（也有信息表明其属于DC220V，但根据多数资料，AC220V更为常见）
触点形式：通常为2开2闭（即两组常开触点和两组常闭触点）
接线方式：板前接线
防护特征：密封式（有助于防潮防尘）
二、结构特点
电磁机构：DZK-111Q中间继电器带有山型拍合式的电磁机构，线圈位于中柱上。继电器由山型铁芯、线圈、衔铁、支架、接触系统等五部分组成。
附加电阻：为了降低继电器的功率消耗和温升，在继电器电压绕组回路中串入了附加电阻。
工作原理：当继电器的线圈上通电时，线圈中有电流通过，使铁芯磁化并将衔铁吸住；当线圈断电时，磁力消失，衔铁释放。衔铁的运动带动了支持簧片的架板，使簧片触点随之吸合和断开。
三、技术数据
动作时间：在额定电压和额定电流下的动作时间不大于15ms，非常适合用于需要快速响应的场合。
介质强度：继电器绕组、接触簧片与外壳之间的介质强度应能耐受频率为50Hz的正弦波交流电压2kV，历时1min的试验，而无击穿或闪络现象。
触点断开功率：在电压不超过220V，电流不超过***的交流回路中，继电器触点的断开功率为(cosφ=0.4)500VA。在电压为220V，电流不超过1A的直流回路中，继电器触点能断开直流有感(T=5×10^-3s)负荷50W。
电寿命：在额定容量下，继电器的电寿命为10^4次，***了其长期使用的可靠性。
功率消耗：在额定容量下，无自保电流线圈的继电器电压线圈功率消耗不大于3W；有自保电流线圈的继电器电压线圈功率消耗不大于8W。在额定电流下自保持线圈的功率消耗不大于3W。
四、应用场景
DZK-111Q中间继电器主要用于各种保护和自动控制线路中，作为扩大控制范围之用。它可以直接控制小容量电动机或其他电气执行元件，也可以用来传递信号或同时控制多个电路。
五、使用注意事项
在使用继电器前，应检查继电器是否完好无损，接线是否正确。
继电器应安装在干燥、通风、无腐蚀性气体和强磁场干扰的环境中。
定期检查继电器的工作状态，及时发现并处理故障。
综上所述，DZK-111Q中间继电器是一款性能稳定、功能强大的电器元件，在电力、工业自动化控制等领域具有广泛的应用前景。
