价 格
订货量
￥250.00
1 - 99
￥230.00
100 - 499
￥200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥500
| 应用范围：漏电继电器 | 品牌：JOSEF约瑟 | 型号：RELR-2DS |
| 额定电流：630 | 额定电压：389 | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：RELR-D系列 | 最小包装数：1 |
| 种类：漏电继电器 | 应用领域：***/航天 |
一、产品概述

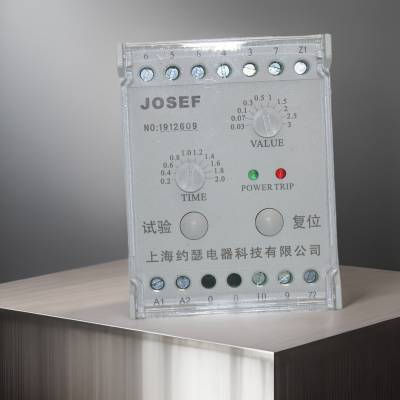

品牌与型号：RELR-2DS，AC220V，孔径45mm。
类型：可调漏电继电器。
生产厂家：可能由多家厂商生产，如上海约瑟继电器厂、浙江霍穆思电气有限公司等。
二、主要用途
该漏电继电器适用于交流电压为380V至1140V，频率为50Hz的系统中，电流范围为1***至4000A的线路中，进行有无中性点漏电保护。它可与带分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，用于漏电和触电保护。此外，该继电器还可配备蜂鸣器、信号灯等各种声光指示器件，结合组成漏电报警装置。
三、技术特点
动作速度快：该继电器具有较快的动作速度，动作时间可调，通常为0.2秒至2秒之间，具体档位包括0.2、0.4、0.6、0.8、1.0、1.2、1.4、1.6、1.8和2.0秒。
安装方便：继电器支持柜内导轨安装和嵌入面板安装两种方式，适应不同的安装场合需求。
动作可靠：采用零序电流检测法，通过零序电流互感器检测漏电电流，当漏电电流达到设定值时，继电器迅速动作，切断故障线路。
连续供电稳定：继电器设计有稳定的供电系统，确保在连续供电情况下也能保持正常工作。
操作简易：继电器配备有TEST键，提供手动自检功能，方便用户进行日常维护和故障排查。
四、技术指标
漏电动作电流设定：通常为0.03A至3A之间，具体档位包括0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5和3A。
工作电压：AC220V，同时可能适用于其他电压等级如AC380V、AC660V等。
频率：50Hz。
绝缘电压：通常为600VAC，50/60Hz。
机械寿命：可达10,000,000次。
电器寿命：可达100,000次。
五、工作原理
当主线路没有漏电时，穿入主线路的零序互感器感应到的电流矢量和等于零或极微。当主线路上有漏电或人触电时，零序互感器感应到一个不平衡的电流矢量和信号，该信号经电子线路处理后，当漏电电流达到动作值时，使可控硅导通，触使继电器动作。继电器通过其常开、闭点控制主线路断路器或接触器断开，从而切除故障线路达到保护的目的。
系列型号：
RELR-1DS可调漏电继电器
RELR-2DS可调漏电继电器
RELR-3DS可调漏电继电器
RELR-1DS AC220V 孔径25mm漏电继电器
RELR-2DS AC220V 孔径45mm漏电继电器
RELR-3DS AC220V 孔径100mm漏电继电器
